同軸スイッチ
MBFマイクロウェーブ社（MBF Microwave, Inc.）の同軸スイッチは、DC〜18GHzまでの周波数で使え、小型SPDTタイプ、マルチポジションタイプ、DTDT transferタイプなど、様々な種類をご提供しています。これらのスイッチは、特に漏れ電波が最小になるように設計されており、100万回のスイッチサイクルまで保証されています。
ラッチングスイッチ・フェイルセイフスイッチ・マルチポジションミニチュアスイッチ等は、通信用・軍事用・研究用に世界中で広く応用されています。スイッチはカスタムオーダーにも応じています。
※MBF Microwave, Inc. http://www.mbf-microwave.com/ MBFマイクロウェーブ社（米国）は、マイクロ波同軸及び導波管スイッチの開発メーカーです。
以下の仕様は全型のカソードについて選択可能です。
- バリウム含浸型タングステン
- スタンダード平面ディスペンサ型カソード
- 使用可能温度950〜1200℃
- 80,000時間以上の動作確認
- 3〜5A/cm2のCWを発生
- 放出強化コーティング剤と含浸剤有り
- エミッタ（カスタマイズ設計可能）
サイズ表示はModel 1090-1、
( )サイズ表示はModel 1004-1
1000シリーズミニチュアSPDT同軸スイッチ
特長
シリーズ1000は、DCから18GHzまでのSPDTタイプ同軸スイッチです。動作寿命は最低100万回、動作モードはFailsafeまたはlatchingタイプがあります。
仕様
| タイプ | SPDT |
|---|---|
| 動作モード | Failsafe、またはLatching |
| RF接点 | Break before make |
| 周波数 | DC〜18GHz |
| 挿入損失 | 最大0.5dB |
| VSWR | 最大1.5：1 |
| アイソレーション | 最小60dB |
| インピーダンス | 50Ω |
| 重量（Failsafeタイプ） | 42.53g |
| RFコネクタ | SMA |
| 動作電圧 | 標準DC28V（他の電圧も製作可） |
| 給電コネクタ | 貫通端子 |
| スイッチング時間 | 最大20ms |
| 動作寿命 | 1,000,000サイクル |
サイズ表示はModel 1500-2、
( )サイズ表示はModel 1503-1
1500シリーズコンパクトSPDT同軸スイッチ
特長
シリーズ1500は、高性能、高操作性を誇る小型のSPDT同軸スイッチです。MIL-E-5400クラス1の基準を満たす設計です。
仕様
| タイプ | SPDT |
|---|---|
| 動作モード | Failsafe、またはLatching |
| RF接点 | Break before make |
| 周波数 | DC〜12.4GHz（SMAコネクタ用は18GHzまで） |
| 挿入損失 | 最大0.5dB |
| VSWR | 最大1.5：1 |
| アイソレーション | 最小60dB |
| インピーダンス | 50Ω |
| 重量（Failsafeタイプ） | 141.75g |
| RFコネクタ | SMA、TNC、BNC |
| 動作電圧 | 標準DC28V（他の電圧も製作可） |
| 給電コネクタ | 貫通端子、またはMSコネクタ |
| スイッチング時間 | 20ms最大 |
| 動作寿命 | 1,000,000サイクル |
サイズ表示はModel 1500-2、
( )サイズ表示はModel 1503-1
2000シリーズSPDT同軸スイッチ
特長
シリーズ2000 SPDT同軸スイッチは、MIL-E-5400クラス1の基準を満たす設計です。Falilsafeとlatchingモードタイプはあらゆる場所に取り付け可能で給電コネクタも選択できます。
仕様
| タイプ | SPDT |
|---|---|
| 動作モード | Failsafe、またはLatching |
| RF接点 | Break before make |
| 周波数 | DC〜12.4GHz |
| 挿入損失 | 最大0.5dB |
| VSWR | 最大1.5：1 |
| アイソレーション | 最低60dB |
| インピーダンス | 50Ω |
| 重量（Failsafeタイプ） | 226.80g |
| RFコネクタ | N |
| 動作電圧 | 標準DC28V（他の電圧も製作可） |
| 給電コネクタ | 貫通端子、またはMSコネクタ |
| スイッチング時間 | 最大20ms |
| 動作寿命 | 1,000,000サイクル |

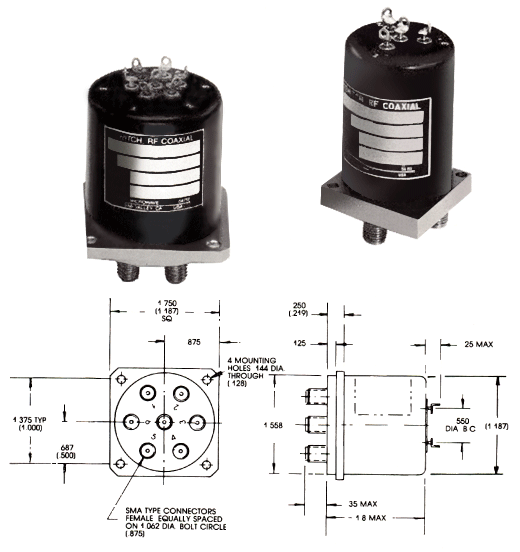

サイズ表示はModel 2016-4、
( )サイズ表示はModel 2011-4
3000シリーズマルチポジション同軸スイッチ
特長
シリーズ3000マルチポジション同軸スイッチは、SP3TからSP6Tまでを含みます。通常オープンタイプとfailsafeタイプがあります。RFコネクタは選択可能です。
仕様
| タイプ | Single pole/3、4、5、6、8、10 throw |
|---|---|
| 動作モード | Normally open latching、 もしくは failsafe（ポジション1） |
| RF接点 | Break before make |
| 周波数 | DC〜12.4GHz （ポジション3〜6にSMAコネクタ付きは18GHzまで） （ポジション8にSMAコネクタ付きは16GHzまで） |
| 挿入損失 | 最大0.5dB |
| VSWR | 最大1.5：1 |
| アイソレーション | 最小60dB |
| インピーダンス | 50Ω |
| 重量（Failsafeタイプ） | 226.80g |
| RFコネクタ | SMA、TNC、BNC、N |
| 動作電圧 | 標準DC28V（他の電圧も製作可） |
| 給電コネクタ | 貫通端子、またはMSコネクタ |
| スイッチング時間 | 最大20ms |
| 動作寿命 | 1,000,000サイクル |
サイズ表示はModel 3607-1、
( )サイズ表示はModel 3301-1
7000シリーズDPDTトランスファ同軸スイッチ
特長
シリーズ7000 DPDT トランスファ同軸スイッチは、MIL-E-5400クラス1の基準を満たす設計です。動作モードはFailsafe、latching、manualがあります
仕様
| タイプ | DPDT transfer |
|---|---|
| 動作モード | Failsafe、latching、manual |
| RF接点 | Break before make |
| 周波数 | DC〜12.4GHz（SMAコネクタ用は18GHzまで） |
| 挿入損失 | 最大0.5dB |
| VSWR | 最大1.5：1 |
| アイソレーション | 最小60dB |
| インピーダンス | 50Ω |
| 重量（Failsafeタイプ） | 226.80g |
| RFコネクタ | SMA、TNC、BNC、N |
| 動作電圧 | 標準DC28V（他の電圧も製作可） |
| 給電コネクタ | 貫通端子、またはMSコネクタ |
| スイッチング時間 | 最大20ms |
| 動作寿命 | 1,000,000サイクル |
