コンデンサ充電用高圧電源
コンデンサ充電用高圧電源は、IGBTスイッチを使った最新の電源装置です。本電源装置は、充電サイクル最適化機能を装備しており、ピーク電力を低く抑え、効率的な省エネ充電を実現しています。また、アーク・過電圧・過温度・過電流保護機能付きの安全設計です。オイルや絶縁ガスが封入されていない、空気冷却タイプですので、従来品より軽量でコンパクトサイズです。オプションにより並列運転も可能になります。
Model GH2516-M1
特長
- 平均充電率：16kJ/sec
- 出力電圧：＋25kVまたは－25kV
- 入力電圧：400VAC三相、50/60Hz
- 繰り返し：1000ppsまで
- 充電サイクル最適化機能
- 過電圧・過電流・過温度・アーク保護機能
- 遠隔制御
- 前面パネルLED表示
- 軽量でコンパクト
応用
- パルス成形回路（PFN)の充電
- マグネトロンシステム
- レーザー充電
- キャパシタバンク
- モジュレータ
充電サイクル最適化機能でピーク電力の消費を低減
充電サイクルの最適化機能により、平均電力の許容値内で大容量のキャパシタバンクが充電できます。
充電サイクルの初期では、電源は電流制限モードで動作します。
この電流制限モードは、出力電圧が最大定格電圧の約33％に達するまで有効で、それ以上は16kJ/secの平均充電率に制御され、負荷キャパシタに送られます。
このようにして電源の平均電力に対するピーク電力の比率をかなり低く抑えることが可能になります。
仕様
| AC入力 | 400VAC 三相、50/60Hz |
|---|---|
| 出力電圧 | ＋25kVまたは－25kV |
| 平均充電率 | 16kJ/sec |
| ピーク充電率 | 23kJ/sec |
| 再現性 | ±0.1％ ＠400Hz |
| 効率 | 87％定格 |
| 力率 | 0.85以上 |
| 冷却方法 | 強制空冷 |
| 保管温度 | －25℃～85℃ |
| 使用温度 | 0℃～50℃ |
| 重量 | 68kg |
| 寸法 | 48.26cm(幅）×31.12cm(高）×66.04cm(奥行き） |
オプション
| 線間電圧 | 208/400/480VAC |
|---|---|
| 並列運転 | 可能 |
前面パネルLED表示
| Charging、Ready(EOC)、Over Load Fault、Overtem、Sum Fault |
|---|
安全保護機能
| インターロック、無負荷、短絡回路、アーク保護、過電圧保護、過電流保護、過温度保護 |
|---|
| 米国UL規格、ドイツVDE規格、カナダCSA規格の安全認証（出願中） |
インターフェイス
| HV出力 | カスタム可能 |
|---|---|
| AC入力コネクタ | 各種規格認定品（VDE、UL、CSA) |

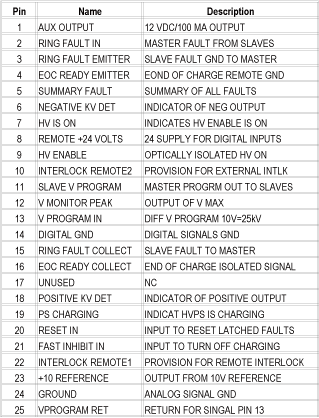

| 遠隔操作 | 25pin D-type |
| |
