高性能マイクロ波ケーブル

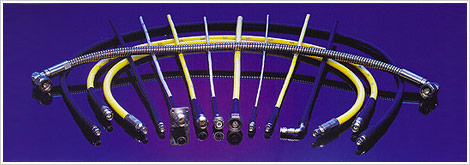

エーイーティーが取り扱うマイクロ波ケーブルの中でも、特に多層PTFEを絶縁材料としたフレキシブル同軸ケーブルは、低損失で、高い位相安定度を誇る高品質の高周波ケーブルです。その信頼性は高く評価され、世界の通信衛星、航空機器、精密な計測機器などに広く使われています。
マイクロ波ケーブル
特 長
- 60GHzまで対応のフレキシブルケーブル
- 多層PTFEを絶縁材料として用い、低損失で耐久性・耐熱性に優れる
- 高い位相安定性を確保
・-50℃から120℃の範囲で600ppm以下
・曲げ半径5cmでケーブルを360°曲げた場合でも位相変化は±0.3°/GHz以下
仕 様
| ケーブルタイプ | 1151 | 1251 | 1401 | 1501 | 1601 | 1801 | 2301 | 2801 | 4806 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 共通仕様 | インピーダンス：50+/-2Ω 遮蔽有効度（～18GHz）：>90dB 動作温度：-65℃～+165℃ | |||||||||
| 遮断周波数（ケーブル単体、GHz） | 62 | 70 | 52 | 45 | 34 | 32 | 26.7 | 19.5 | 11.5 | |
| 静電容量（pF/ft.） | 29 | 27 | 24 | 24 | 29 | 24 | 24 | 24 | 24 | |
| 波長短縮率（%） | 71 | 75 | 83 | 83 | 71 | 83 | 83 | 83 | 83 | |
| 伝播遅延時間（ns/ft.） | 1.4 | 1.35 | 1.22 | 1.22 | 1.4 | 1.22 | 1.22 | 1.22 | 1.22 | |
| ケーブル外径（mm） | 2.46 | 2.46 | 3.30 | 3.65 | 4.8 | 4.8 | 5.8 | 7.74 | 12 | |
| 重量（g/m） | 30 | 18 | 28 | 33 | 44 | 58 | 72 | 130 | 267 | |
| 最小曲げ半径（mm） | 6.5 | 5 | 6.4 | 12.7 | 8.3 | 13 | 19 | 25.4 | 76.2 | |
| アセンブリ時の VSWR(代表データ) |
両端ストレート | 1.35 (1～18GHz) |
1.35 (1～40GHz) | ― | ― | 1.35 (1～18GHz) |
1.35 (1～18GHz) |
1.35 (1～18GHz) |
1.35 (1～18GHz) |
1.35 (1～11GHz) |
| 片端ストレート ～片端ライトアングル |
1.40 (1～18GHz) | ― | ― | ― | 1.40 (1～18GHz) |
1.40 (1～18GHz) |
1.40 (1～18GHz) |
1.40 (1～18GHz) | ― | |
| 両端ライトアングル | 1.45 (1～18GHz) | ― | ― | ― | 1.45 (1～18GHz) |
1.45 (1～18GHz) |
1.45 (1～18GHz) |
1.45 (1～18GHz) | ― | |
| 両端2.4mm ストレート |
― | ― | 1.40 (1～50GHz) |
― | ― | ― | ― | ― | ― | |
| 両端2.9mm ストレート |
― | ― | ― | 1.35 (1～40GHz) |
― | ― | ― | ― | ― | |
| 両端3.5mm ストレート |
― | ― | ― | ― | ― | 1.35 (1～26.5GHz) |
1.35 (1～26.5GHz) | ― | ― | |
| 最大減衰率(dB/ft.) | 1GHz | 0.19 | 0.20 | 0.12 | 0.11 | 0.11 | 0.08 | 0.061 | 0.044 | 0.030 |
| 10GHz | 0.69 | 0.68 | 0.40 | 0.36 | 0.41 | 0.26 | 0.203 | 0.146 | 0.109 | |
| 18GHz | 0.98 | 0.96 | 0.56 | 0.49 | 0.60 | 0.36 | 0.280 | 0.20 | ― | |
| 40GHz | 1.61 | 1.55 | 0.89 | 0.75 | ― | ― | ― | ― | ― | |
| 50GHz | 1.86 | 1.78 | 1.02 | ― | ― | ― | ― | ― | ― | |
| 60GHz | 2.10 | 2.00 | ― | ― | ― | ― | ― | ― | ― | |
