粒子加速器用電磁石
HANMI TECHWIN社の電磁石は、国内外の加速器施設で数多く使われております。
研究機関および医療用加速器向けに、高品質な電磁石を提供してきました。お客様の技術革新に合わせて、絶えず技術を磨き、製品性能の向上を追求し続けています。現在では超電導電磁石の製造にも力を入れており、お客様のニーズに応えられる製品づくりを行っております。
特 長
- 設計から製造まで、全て自社内で行う生産体制および高い品質管理
- 新技術への研究開発
- 永久磁石の開発・製造

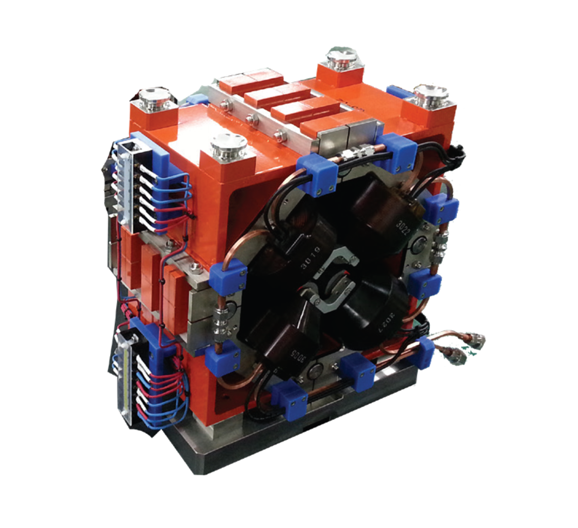

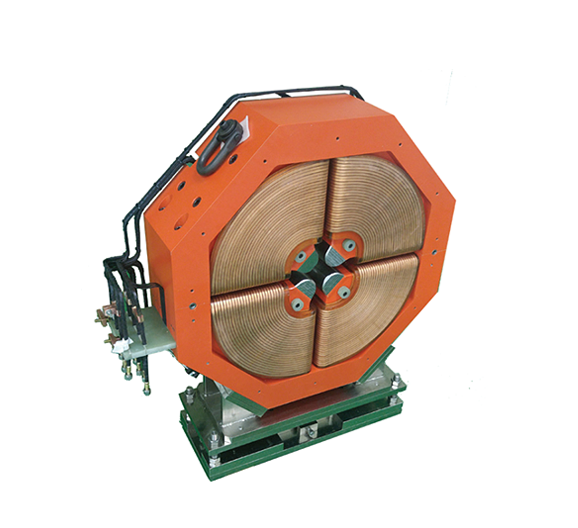

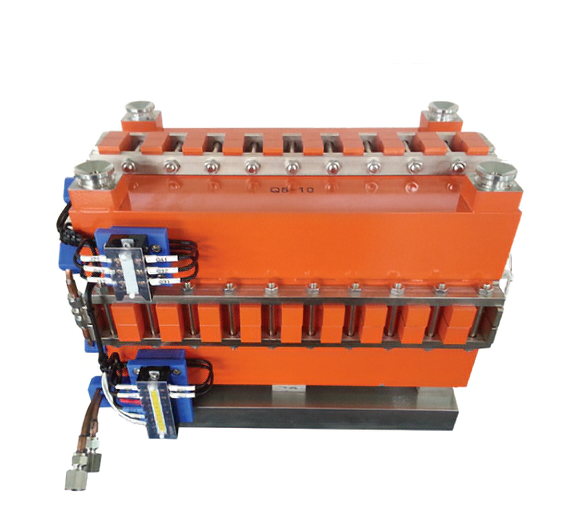

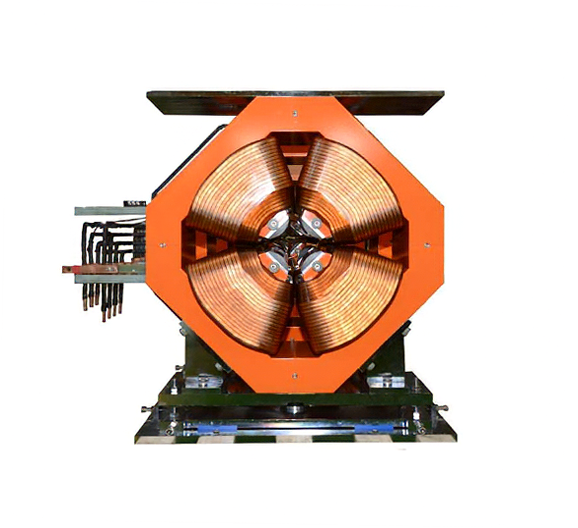

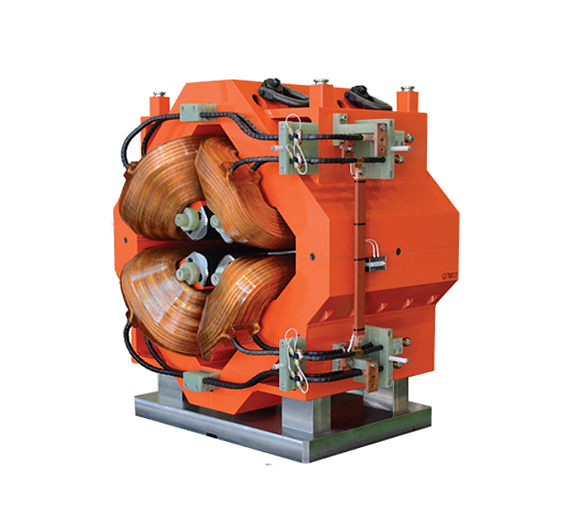

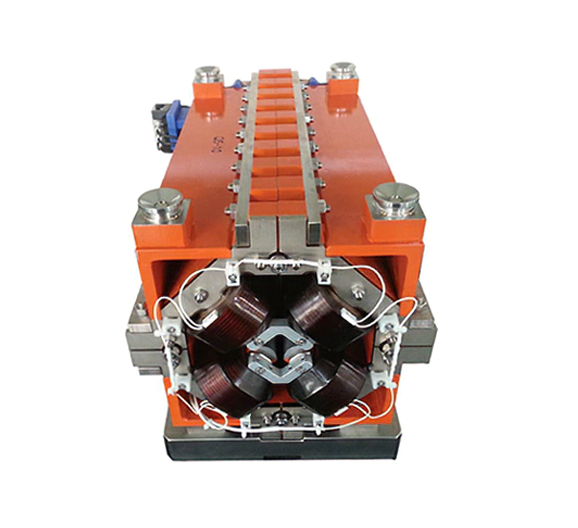

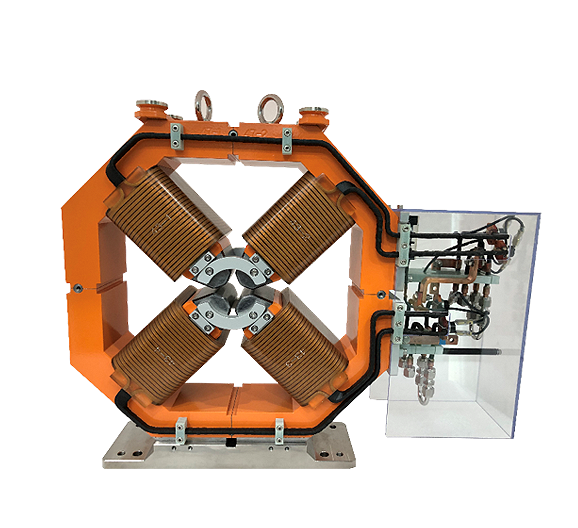

四極電磁石
| 品番 | Q1 | Q2 | Q3 |
| 最大磁場勾配 | 15 Tesla / m | 25 Tesla / m | 25 Tesla / m |
| ボーア半径 | 15 mm | 15 mm | 15 mm |
| 電流 | 9.26A | 15.4A | 15.37A |
| 直流電圧 | DC 4.23V | DC 10.54V | DC 13.2V |
| 重量 | 60kg | 100kg | 130kg |
| 品番 | A for SCL3 | B for SCL3 |
| 最大磁場勾配 | 26.7 Tesla / m | 20 Tesla / m |
| ボーア半径 | 35 mm | 45 mm |
| 電流 | 232A | 265A |
| 直流電圧 | DC 22.7V | DC 28.7V |
| 重量 | 1,000kg | 1,000kg |
| 品番 | Q5 |
| 最大磁場勾配 | 15 Tesla / m |
| ボーア半径 | 11 mm |
| 電流 | 20.38A |
| 直流電圧 | DC 17.28V |
| 重量 | 165kg |
| 品番 | Q7 |
最大磁場勾配 | 18 Tesla / m |
| ボーア半径 | 40 mm |
| 電流 | 153.04A |
| 直流電圧 | DC 27.49V |
| 重量 | 1,600kg |
| 品番 | Q8 |
| 最大磁場勾配 | 25 Tesla / m |
| ボーア半径 | 11 mm |
| 電流 | 17.48A |
| 直流電圧 | DC 10.8V |
| 重量 | 105kg |
| 品番 | HWR |
最大磁場勾配 | 33 Tesla / m |
| ボーア半径 | 27 mm |
| 電流 | 209.6A |
| 直流電圧 | DC 24.5V |
| 重量 | 900kg |
| 品番 | QR |
最大磁場勾配 | 35 Tesla / m |
| ボーア半径 | 12 mm |
| 電流 | 143.06A |
| 直流電圧 | DC 4.42V |
| 重量 | 75kg |

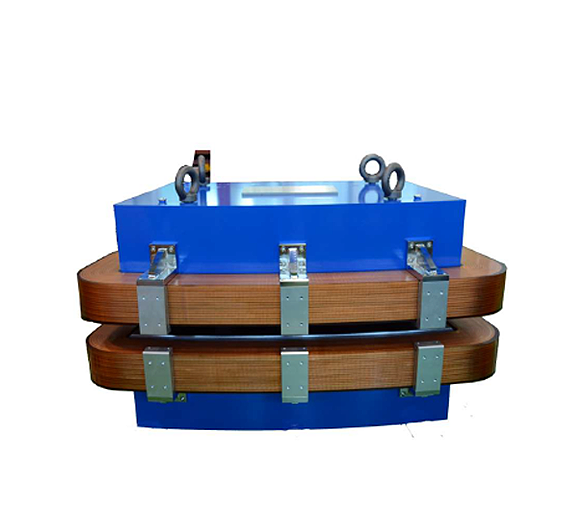

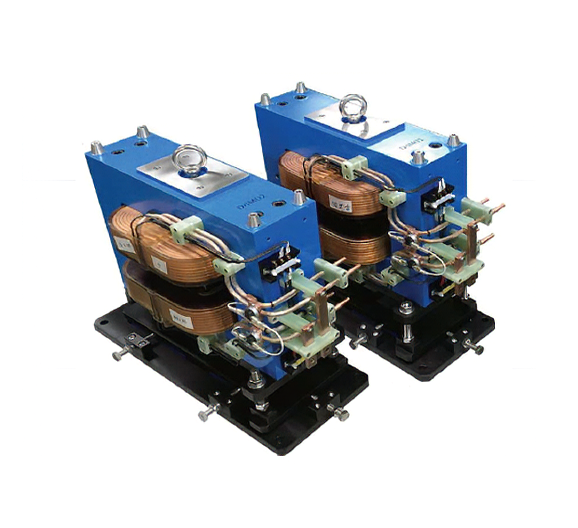

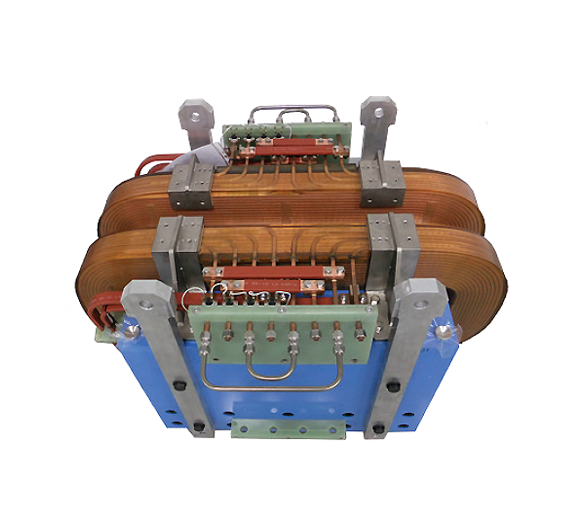

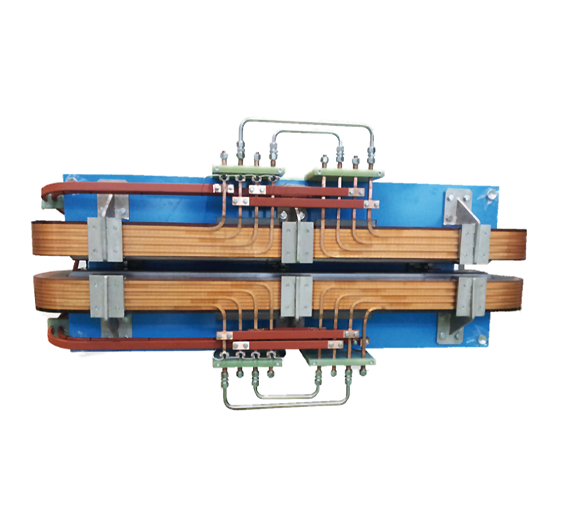

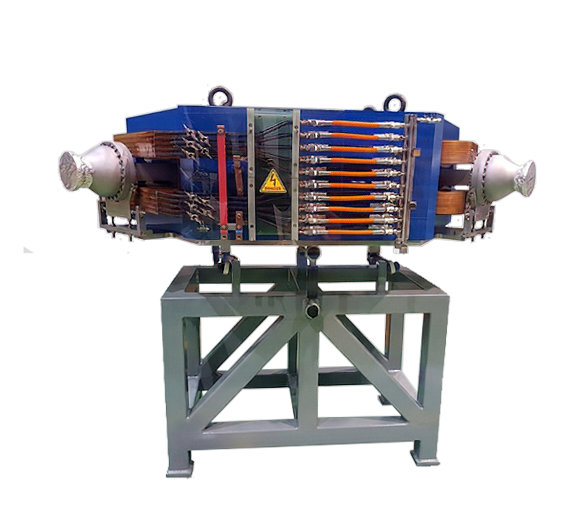

ダイポール（Dipole Magnet）
| 品番 | D3 |
磁束密度 | 1.3 Tesla |
| 磁石磁極間 | 31 mm |
| 電流 | 263.17A |
| 直流電圧 | DC 32.31V |
| 重量 | 3,000kg |
| 品番 | D4 |
磁束密度 | 0.3 Tesla |
| 磁石磁極間 | 30 mm |
| 電流 | 76.2A |
| 直流電圧 | DC 8.3V |
| 重量 | 50kg |
| 品番 | D7 |
磁束密度 | 1.164 Tesla |
| 磁石磁極間 | 31 mm |
| 電流 | 146.21A |
| 直流電圧 | DC 27.60V |
| 重量 | 1,510kg |
| 品番 | for ISOL |
磁束密度 | 0.604 Tesla |
| 磁石磁極間 | 80 mm |
| 電流 | 195A |
| 直流電圧 | DC 46V |
| 重量 | 5,700kg |
| 品番 | |
磁束密度 | 1.25 Tesla |
| 磁石磁極間 | 90 mm |
| 電流 | 258A |
| 直流電圧 | DC 90V |
| 重量 | 7,500kg |

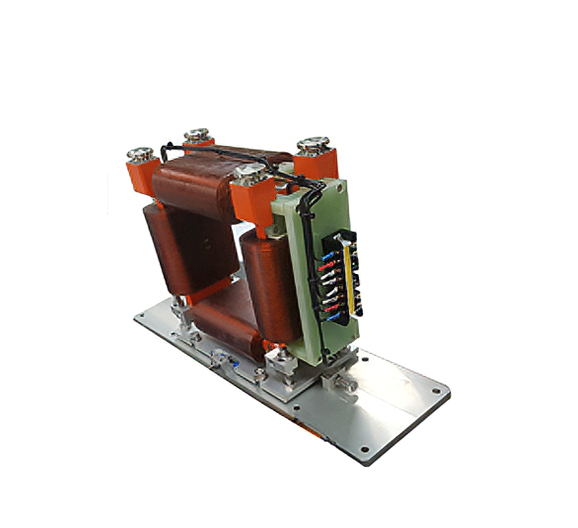

ステアリング（Steering Magnet）
| 全体の長さ | 295mm |
| 全体の幅 | 265mm |
| 電流 | 5.31A |
| 直流電圧 | DC 3.90V |

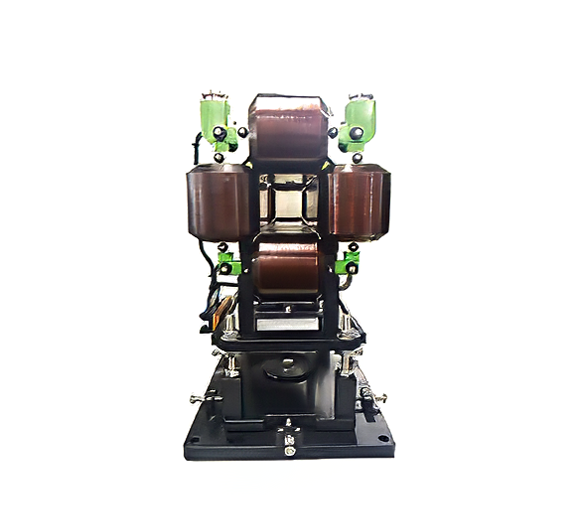

補正電磁石（Iron Corrector Magnet)
| フィールド積分 | 5,000 GCm |
| 全体の長さ | 295mm |
| 全体の幅 | 265mm |
| 電流 | 4.87A |
| 直流電圧 | DC 6.73V |
| 重量 | 85kg |

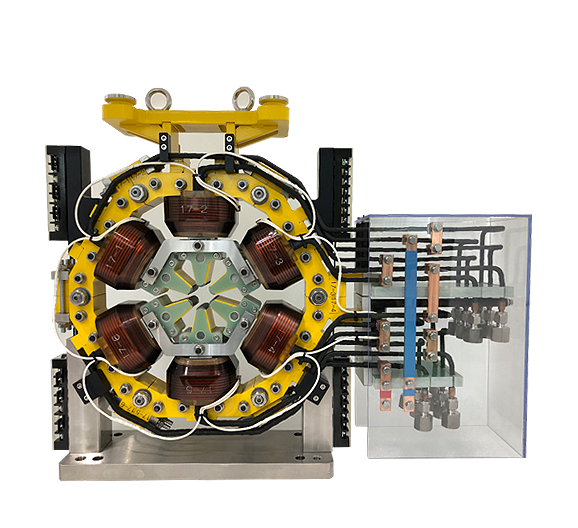

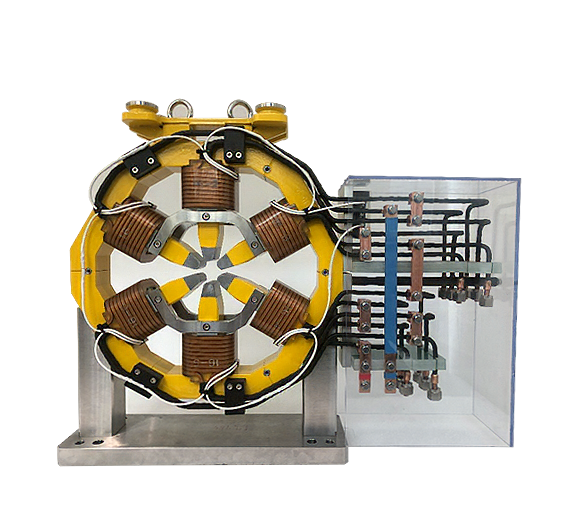

六極電磁石
| 品番 | RS1 |
磁束密度 | 3,600 Tesla |
| 磁石磁極間 | 12 mm |
| 電流 | 42.1A |
| 直流電圧 | DC 1.74V |
| 重量 | 40kg |
| 品番 | RS2 |
磁束密度 | 3,600 Tesla |
| 磁石磁極間 | 12 mm |
| 電流 | 42.1A |
| 直流電圧 | DC 1.74V |
| 重量 | 40kg |

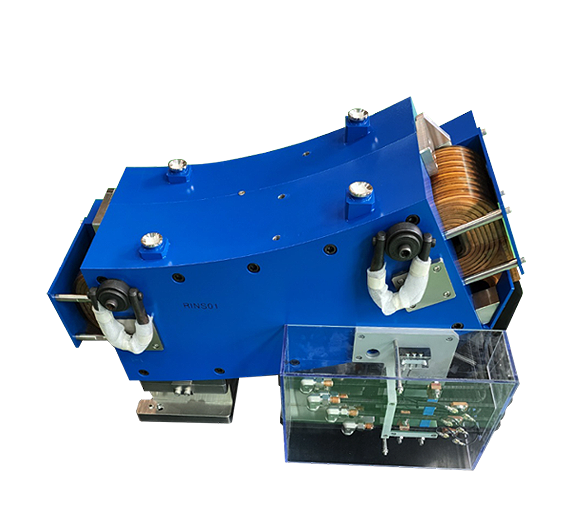

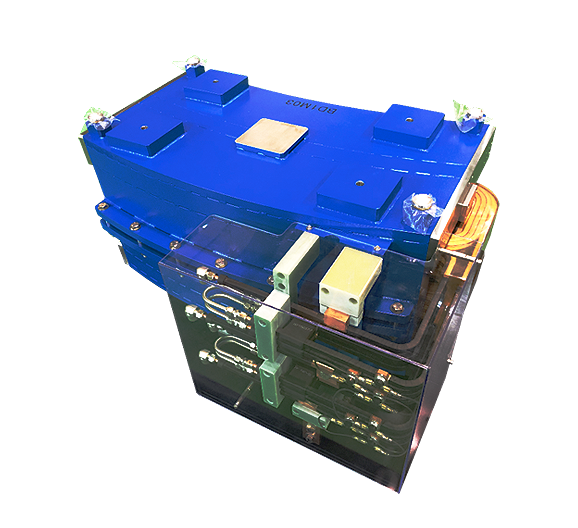

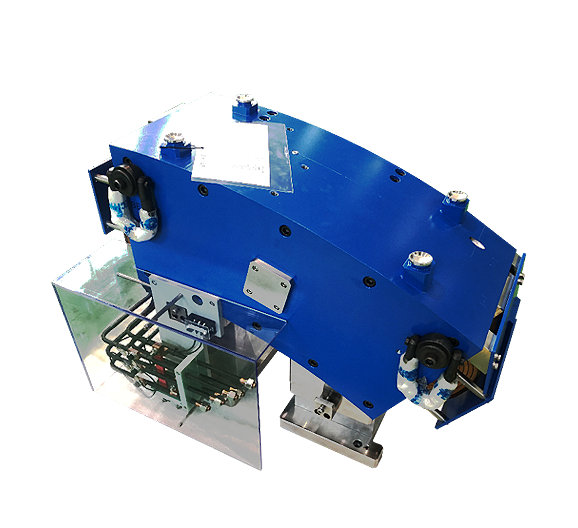

セプタム・偏向電磁石
| 品番 | BEXS |
磁束密度 | 1.08 Tesla |
| 磁石磁極間 | 8 mm |
| 電流 | 59A |
| 直流電圧 | DC 7.36V |
| 重量 | 510kg |
| 品番 | RINS |
磁束密度 | 1.08 Tesla |
| 磁石磁極間 | 8 mm |
| 電流 | 59.2A |
| 直流電圧 | DC 7.38V |
| 重量 | 540kg |

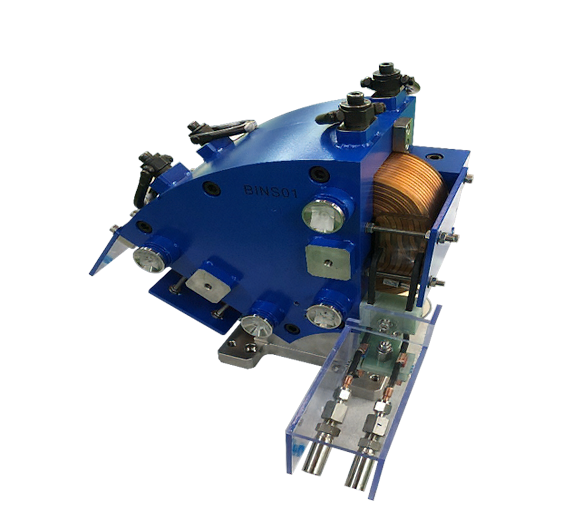

| 品番 | BINS |
磁束密度 | 0.33 Tesla |
| 磁石磁極間 | 10 mm |
| 電流 | 29A |
| 直流電圧 | DC 2V |
| 重量 | 80kg |
| 品番 | BD1 |
磁束密度 | 0.82 Tesla |
| 磁石磁極間 | 25 mm |
| 電流 | 343.17A |
| 直流電圧 | DC 7.88V |
| 重量 | 1,050kg |

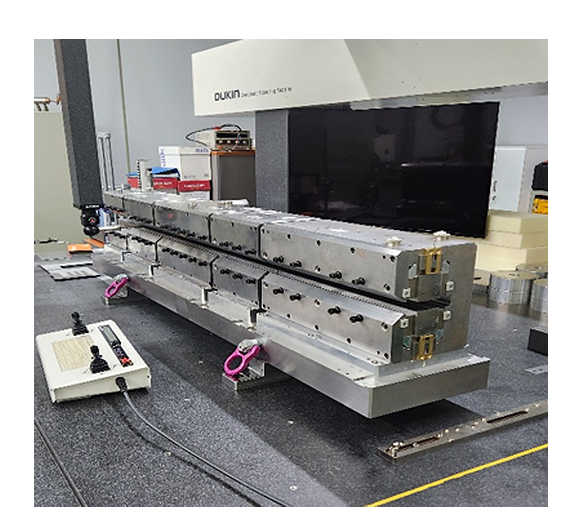

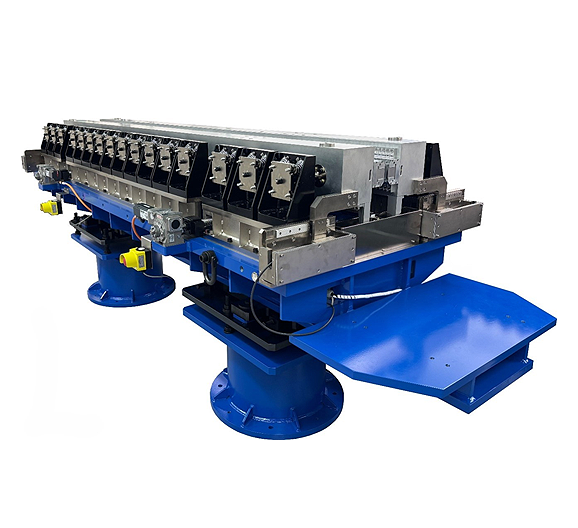

永久磁石
| 品番 | VPU35 |
周期長 | 35.0 mm |
| アンジュレータ磁気長 | 3 m |
| 最小ギャップ | 9 mm |
| 最大ギャップ | 20 mm |
| 最大アンジュレータK値 | > 3.48 |
| 位相誤差 | < 5° |
| 最小作動ギャップ | 8 mm |
| 最大作動ギャップ | 140 mm |
| 品番 | LGBM2 Magnet |
| 磁極ギャップ[mm] | 25 |
|---|
| 偏向角[deg] |
M1 | 0.723461 |
|---|
| M2 | 0.316616 |
| M3 | 0.423702 |
| M4 | 0.266826 |
| M5 | 0.192457 |
| 総実効長[mm] | 1984.7 |
|---|
| 実効長[mm] |
M1 | 539.7 |
|---|
| M2 | 307.6 |
| M3 | 486.9 |
| M4 | 358.6 |
| M5 | 291.9 |
| 偏向磁場[T] |
M1 | 0.3225 |
|---|
| M2 | 0.244 |
| M3 | 0.205 |
| M4 | 0.1764 |
| M5 | 0.1482 |
