マグネトロン

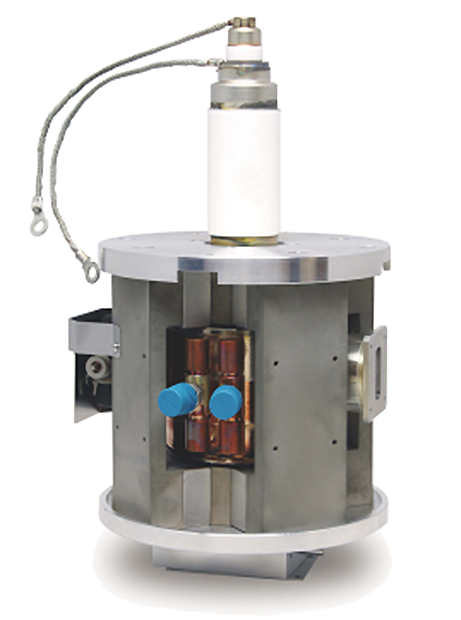

Xバンドマグネトロン(新日本無線株式会社)

新日本無線株式会社のXバンドマグネトロンは、小型・軽量でありながら世界最高レベルのマイクロ波出力が可能で、医療や非破壊検査分野に使用される小型加速器に最適です。

特 長

世界最高レベルの大電力マグネトロン
9.3GHz帯マグネトロンとしては世界最高レベルの出力が可能で、治療や検査時間の短縮に寄与します。
小型、軽量
業界トップレベルの小型・軽量化を実現し、加速器システム(LINAC)の小型化に最適です。
高安定特性と長寿命の両立
高い周波数安定性と、少ないアーキング(異常放電)、さらに長寿命化を実現し、加速器を安定に稼動できます。

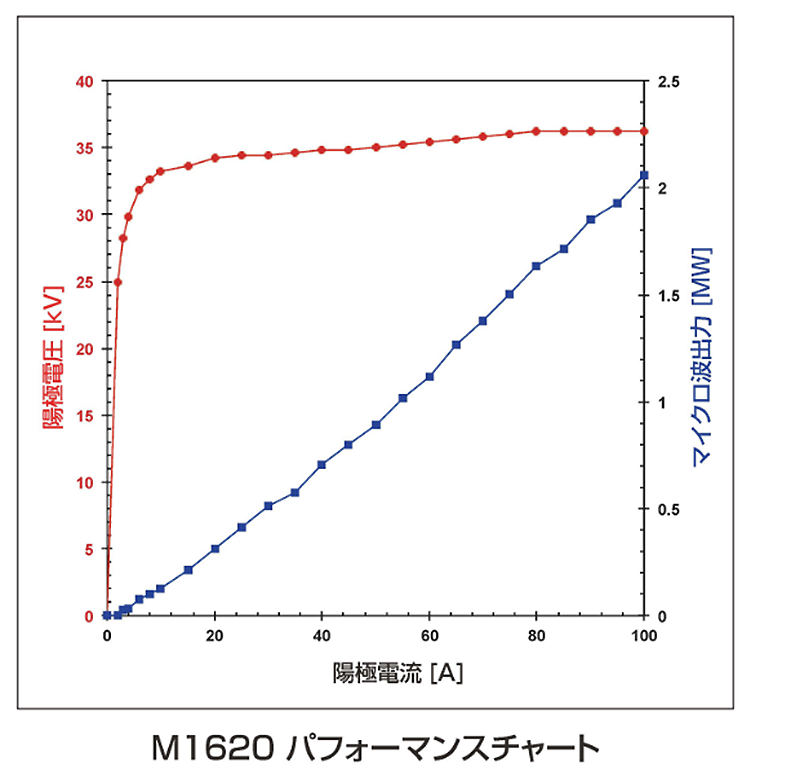

 M1620MM7635MM7636
発振周波数9,300±25MHz9,300±25MHz9,300±25MHz
最大出力2.0M1.6MW2.0MW
平均出力2.0kW1.5kW0.5kW
パルス幅4µs4µs4µs
陽極電圧36-40kV36kV38kV
陽極電流100A80A100A
