高電圧ケーブルアッセンブリ
Essex X-Rayは、高電圧インタコネクトの設計・製造において世界をリードする企業で、40か国以上で事業を展開しています。
ケーブルアセンブリを専門とし、スプリングローディングコネクタや互換性のあるレセプタクルなど、各種アクセサリを取り揃え、総合的なソリューションを提供します。
Essex X-Ray & Medical Equipment Ltd (Essex X-Ray)
標準ケーブルアッセンブリデータ
C2212、C2042、C2236やR10、R24、R28以外のケーブル・コネクタを使用したアッセンブリも可能です。お問い合わせください。

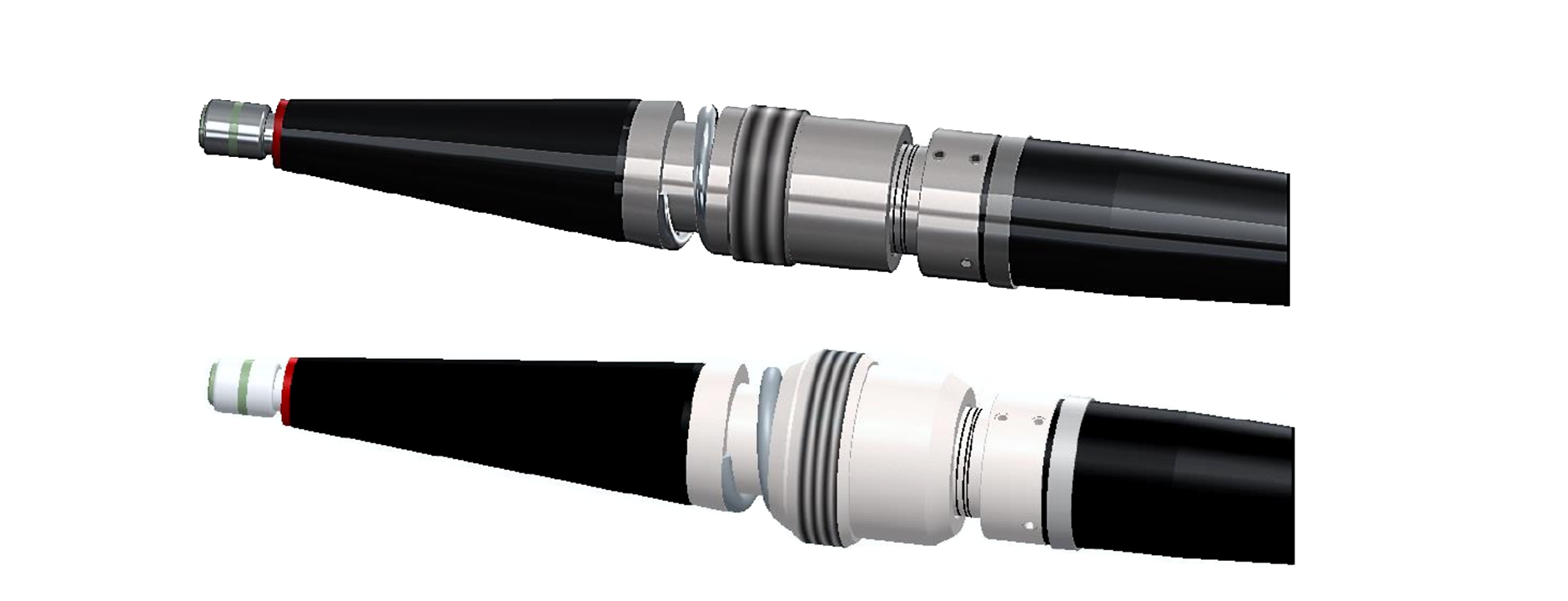

ケーブルデータ

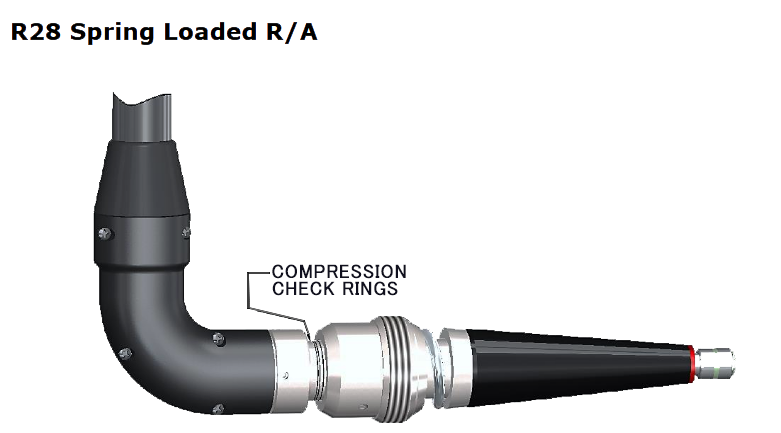

コネクタータイプ

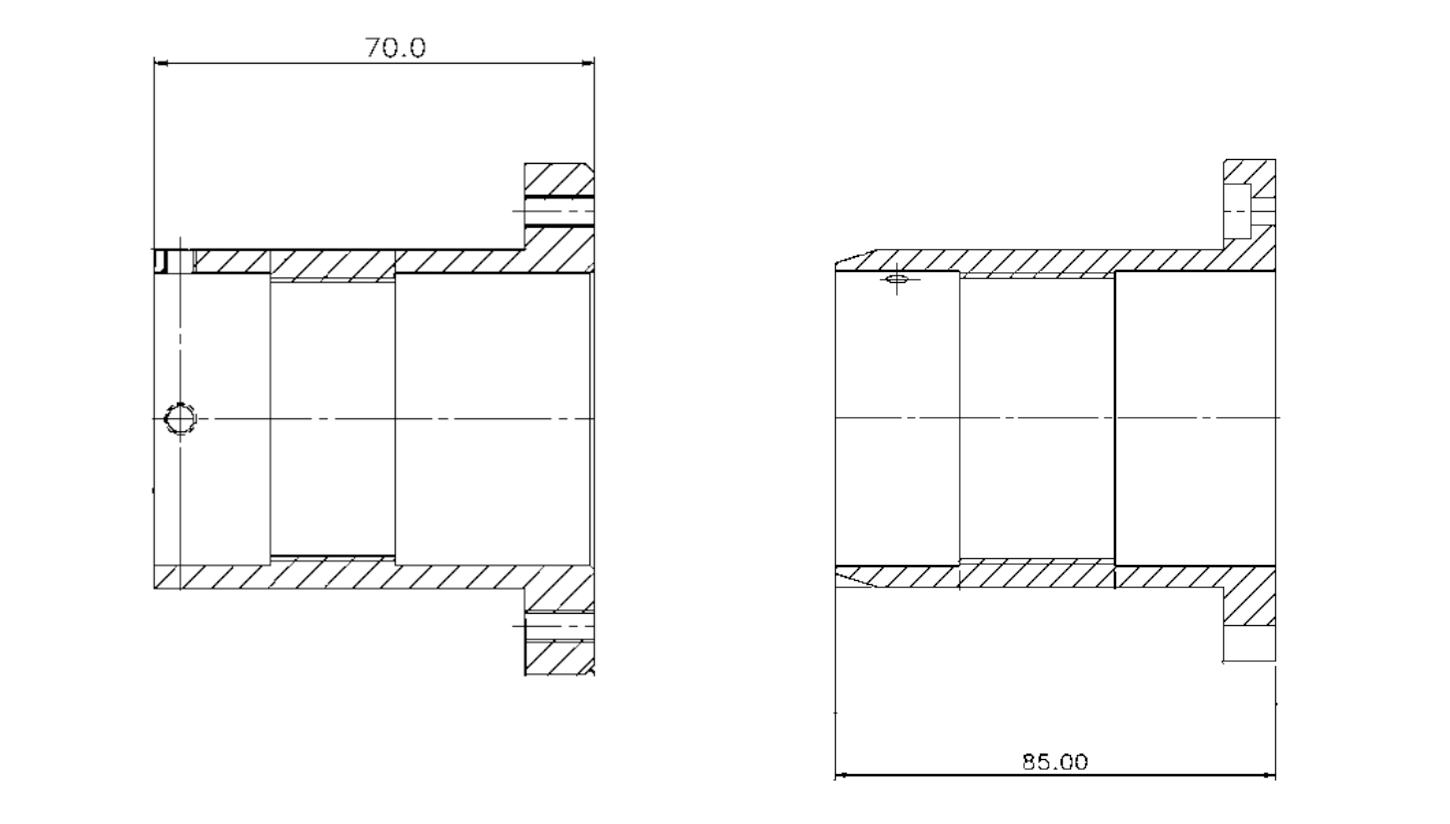

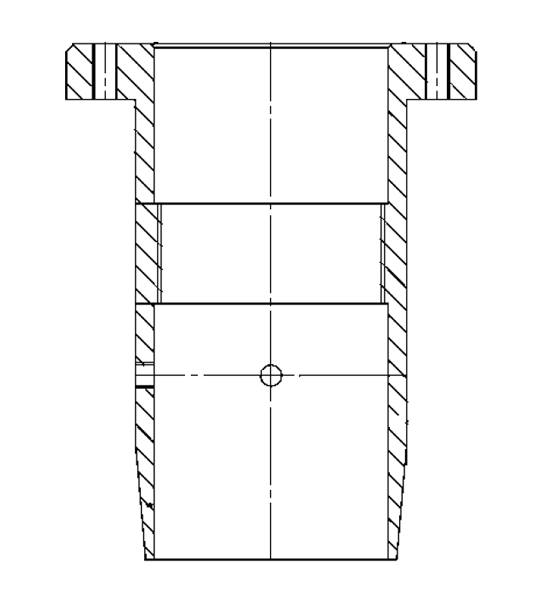

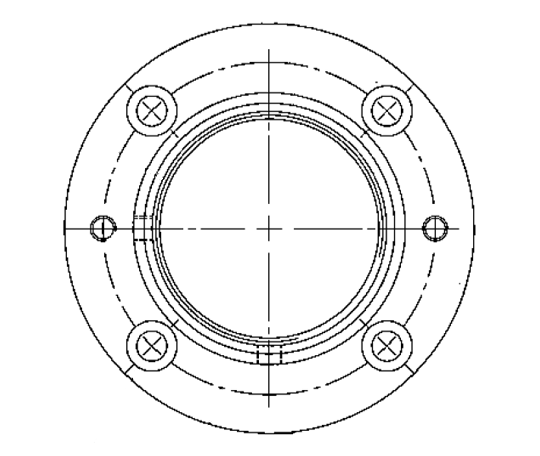

クランピングスリーブ
| 製品番号 | 内容 | 長さ | スレッド | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
R10 Short Small PCD | 53mm | M32 × 1.5mm | ||||||||
| R10 Short Large PCD | 53mm | M32 × 1.5mm | |||||||||
| R10 Straight Small PCD | 80mm | - | |||||||||
| R10 Straight Large PCD | 85mm | - | |||||||||
| R10 Right Angle Small PCD | 25mm | M48 × 1.5mm | |||||||||
| R10 Right Angle Large PCD | 25mm | M48 × 1.5mm | |||||||||
|
R24 Short | 70mm | M45 × 1.5mm | ||||||||
| R24 Short 'L' Cable | 76mm | M56 × 1.5mm | |||||||||
| R24 C/Sleeve | 102mm | M45 × 1.5mm | |||||||||
| R24 c/w Cut Outs | 102mm | M45 × 1.5mm | |||||||||
| R24 6-Hole | 100mm | M45 × 1.5mm | |||||||||
| R24 R/A c/w Cut Outs | 87mm | M45 × 1.5mm | |||||||||
| R24 Sprung | 70mm | M45 × 1.5mm | |||||||||
| R24 Windowed | 102mm | M45 × 1.5mm | |||||||||
|
R28 Short | 73mm | M56 × 1.5mm | ||||||||
| R28 C/Sleeve | 118mm | M56 × 1.5mm | |||||||||
| R28 R/A | 105mm | M56 × 1.5mm | |||||||||
| R28 Sprung | 104mm | M56 × 1.5mm |
|
R30 C/Sleeve | 110mm | M62 × 1.5mm | |||||
| R30 Sprung | 104mm | M62 × 1.6mm |
注文方法
ケーブルアッセンブリ
5mのケーブルにストレートタイプコネクタを付けたケーブルアッセンブリ1本の場合
| [ ケーブル ] | |
|---|---|
 |
230kV 3コアケーブルを選択 タイプ：C2042 長さ：5m |
| [ コネクタ ] | |
 |
両側ともスプリング付きのストレートコネクタを選択 コネクタ１：R24 SL コネクタ２：R28 SL |
指定方法：C2042、R24 SL、R28 SL、5m、1本
クランピングスリーブ
ケーブルアッセンブリ1本に使うスリーブ
 |
それぞれのコネクタに適合するスリーブを選択 スリーブ1：T20844 スリーブ2：T22717 |
指定方法：T20844、T22717、1組
