ビームポジションモニター（BPM）
HADRON
ハドロンで使用することを目的としたLibera製品を右図に示します。異なる技術とフォームファクタに基づいて、複数の機種があり、さまざまなレベルの測定性能と機能を提供しています。対応するBPMピックアップの種類は、ボタンピックアップとシューボックスピックアップになります。
HADRON
ハドロンで使用することを目的としたLibera製品を右図に示します。異なる技術とフォームファクタに基づいて、複数の機種があり、さまざまなレベルの測定性能と機能を提供しています。対応するBPMピックアップの種類は、ボタンピックアップとシューボックスピックアップになります。

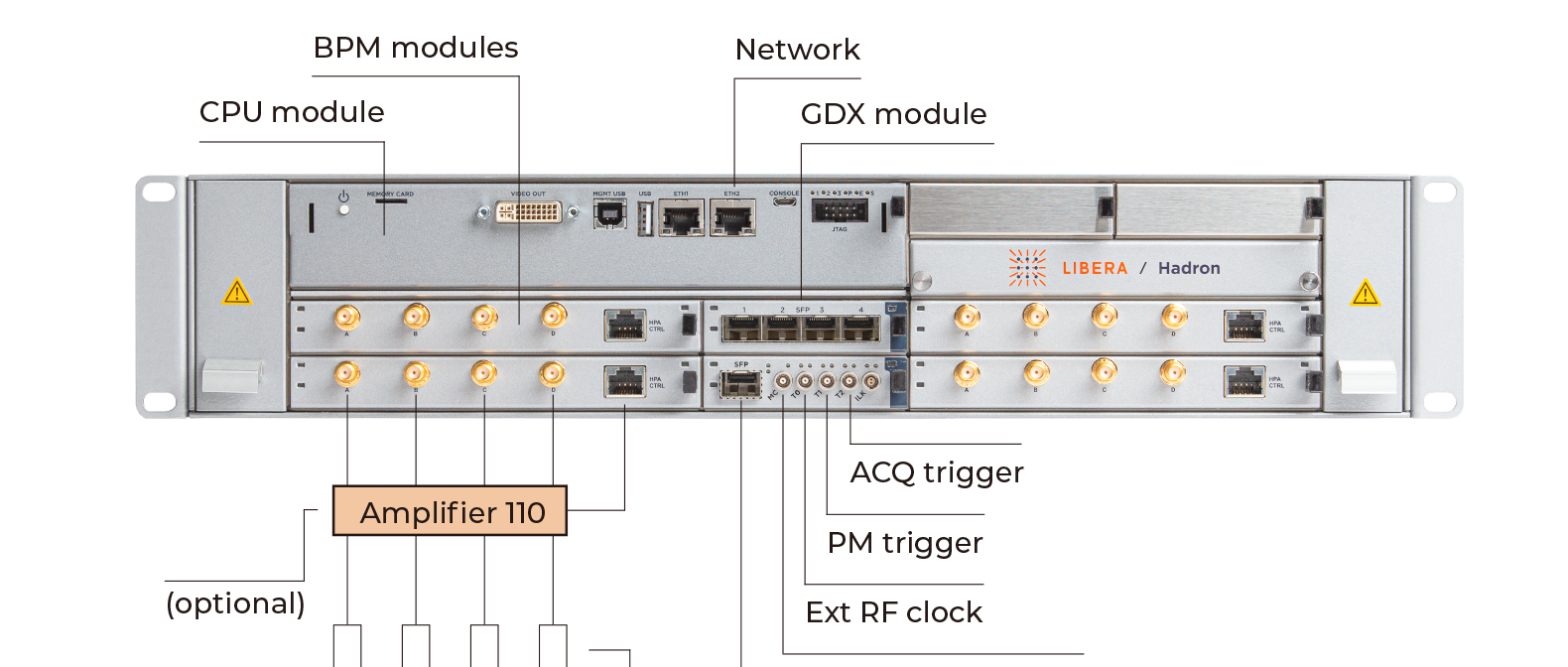

Libera Hadron（シンクロトロン用高性能モデル）
Libera Hadronは、ハドロンシンクロトロンのニーズに合わせて特別に開発されたBPM信号読み出しシステムです。ビーム位置測定、チューニング測定、FFT処理、FFTピーク計算、低速位置モニタリングなどを実行できます。このモジュール式のプラットフォームは、最大4つのBPMモジュール、タイミングモジュール、そしてオプションで高速軌道フィードバックソリューションまたはリアルタイムデータストリーミング用のギガビットデータ交換（GDX）モジュールを搭載できます。利 点
- オフライン解析用の大容量メモリバッファ
- 高分解能のバンチごとの位置および電荷測定
- 高分解能のバンチごとの到着時間測定
- 低速データ：高分解能ビーム位置測定と10Hzのレートでの制御システムへのストリーミング
- 高速データ：高分解能ビーム位置測定と10kHzのレートで高速フィードバック用の専用出力へのストリーミング
- 低遅延マルチバンチ不安定性フィードバックシステムの実装が可能
データ処理
データの完全な処理とバッファへの保存は、外部トリガーイベント信号によって開始されます。データは2つの2GBバッファに保存され、ユーザーの要求に応じて読み出し可能です。リアルタイム信号処理アルゴリズムにより、システムは個々のバンチを自動的に検出し、横方向の位置、電荷、到着時間を高解像度で測定します。測定結果はビームマップとして整理され、長期間にわたるビームダイナミクスの全体像を把握できます。低遅延フィードバックシステムの実装には、低速データと高速データの両方が利用可能です。DSPとデータパス
異なるタイプのピックアップ信号に対応するため、3つの独立したアルゴリズムが実装されています。- シューボックス型センサー向けバンチ by バンチ：単極信号処理用のベースライン復元機能を備えたバンチ検出アルゴリズム
- 容量性センサー向けバンチ by バンチ：双極パルス処理用のバンチ検出アルゴリズム
- 狭帯域解析：極めて低いバンチ電荷のバンチ信号処理用スーパーヘテロダインSDR受信機
Libera Hadronは、6つの基本データパス（生ADCデータ、バンチバイバンチ、FFT、FFTピーク、高速データ、低速データ）を提供します。GbE（オプション）高速データは、GDXのSFPを介してGbEプロトコルで利用可能です。高速データと低速データはストリームタイプで、同時にユーザーに配信できます。高速データは10kHz、低速データは10Hzです。その他のデータパスはすべてオンデマンドのデータタイプです。
インターフェース
ハードウェアはMTCA規格に準拠しており、独自のシャーシを採用しています。このシャーシには、最大4つのフル幅モジュールと2つのハーフ幅モジュールを搭載可能です。高性能バックプレーンを搭載し、最も要求の厳しいアプリケーションにも対応します。さらに、プラットフォーム管理コントローラとCOMeモジュールも搭載されており、それぞれ異なるCPUオプションをサポートしています。
アクセサリ：Libera Amplifier 110
拡張機能：リアルタイムデータストリーミング、フィードバックアプリケーション、シリアルI/Oインターフェース。
拡張機能：リアルタイムデータストリーミング、フィードバックアプリケーション、シリアルI/Oインターフェース。
仕 様
| Capabilities | |
|---|---|
| BPM slots | 1 - 4 |
| Supported input frequency range | <55 MHz |
| A/D conversion | 250 MHz⁄16 bit |
| Cooling | Active (fans) |
| Power supply | 110⁄220 V, 250 W |
| Timing signals | Electrical (4)⁄Optical |
| Fast data links | RJ-45 & SFP |
| Maximum input signal * | <2 V peak pulse voltage * |
| Input gain/attenuation | Fixed |
| Temperature drift, typical | <2 μm⁄℃ |
| Position RMS at bunch-by-bunch data rate | 6 μm ** |
| Position RMS at fast 10 kHz data rate | <1 μm ** |
| Position RMS at slow 10 Hz data rate | <1 μm ** |
| Position RMS at 1 MHz data rate | ⁄ |
| Dimensions | H:2 U, W:19” (rack mountable), D: 310 mm |
* Can be extended/customized depending on user requirements
** Measured with K=10mm
| Functionalities | |
|---|---|
| Bunch-by-bunch processing | Yes |
| Real-time data streaming | Optional * |
| Slow data | Yes |
| Gain control | Libera Amplifier 110,external variable gain amplifier |
| Power supply | 110⁄220 V, 250 W |
| Timing signals | Electrical (4)⁄Optical |
| Fast data links | RJ-45 & SFP |
| Maximum input signal * | <2 V peak pulse voltage * |
| Input gain/attenuation | Fixed |
| Temperature drift, typical | <2 μm⁄℃ |
| Position RMS at bunch-by-bunch data rate | 6 μm ** |
| Position RMS at fast 10 kHz data rate | <1 μm ** |
| Position RMS at slow 10 Hz data rate | <1 μm ** |
| Position RMS at 1 MHz data rate | ⁄ |
| Dimensions | H:2 U, W:19” (rack mountable), D: 310 mm |
* Requires additional module：GDX module
Libera Hadronは以下の施設で使用されています。
- J-PARC– The High Energy Accelerator Research Organization-KEK, Japan
- SIS 18, SIS 100, FAIR – Helmholtzzentrum für Schwerionenforschung GmbH-GSI, Germany
- KHIMA – Korea Institute of Radiological & Medical Sciences (KIRAMS), Southe Korea
- Zion – Chinan Biomedical Technology BIOTECH, Taiwan
- NICA – Joint institute for nuclear research (JINR), Russia
- Haerbin – Institute of Modern Physics Chinese Academy of Sciences (IMP-CAS), China
- Tsinghua University – Tsinghua University, China
- BEPC II, ADS, CSNS, HEPS – Institute of High Energy (IHEP), China
Libera Single Pass H（リニアック用高性能モデル）
Libera Single Pass Hは、高精度なビーム位置・位相測定を可能にします。2つの信号高調波のビーム位置と位相を同時に測定できます。実装された高速通信プロトコル（例：Gb Ethernet）と組み合わせることで、高速フィードバックループまたはフィードフォワードループを構築において、信頼性が高く決定論的な構成要素となり、より高いビーム安定性を実現します。モジュール式のプラットフォームには、最大4つのBPMモジュール、タイミングモジュール、そしてオプションでリアルタイムデータストリーミング用のギガビットデータ交換（GDX）モジュールを搭載できます。利 点
- アナログおよびリアルタイムデジタル信号処理と高度なソフトウェア
- 1つの筐体に最大4つのビームプロセッサを搭載
- あらゆる制御システムに容易に統合可能 システムの実装が可能
データ処理
Libera Single Pass Hは、リニアックにおける重粒子ビーム信号の処理に最適化されたシステムです。ビームRF信号は、まずアナログ信号処理によって処理され、その後デジタル化された信号から振幅と位相情報が抽出されます。続いて、デジタル処理システムによってビームの位相と位置情報が抽出されます。位置と位相のデータは、モニタリングやフィードバックに使用できるストリームとして提供されます。

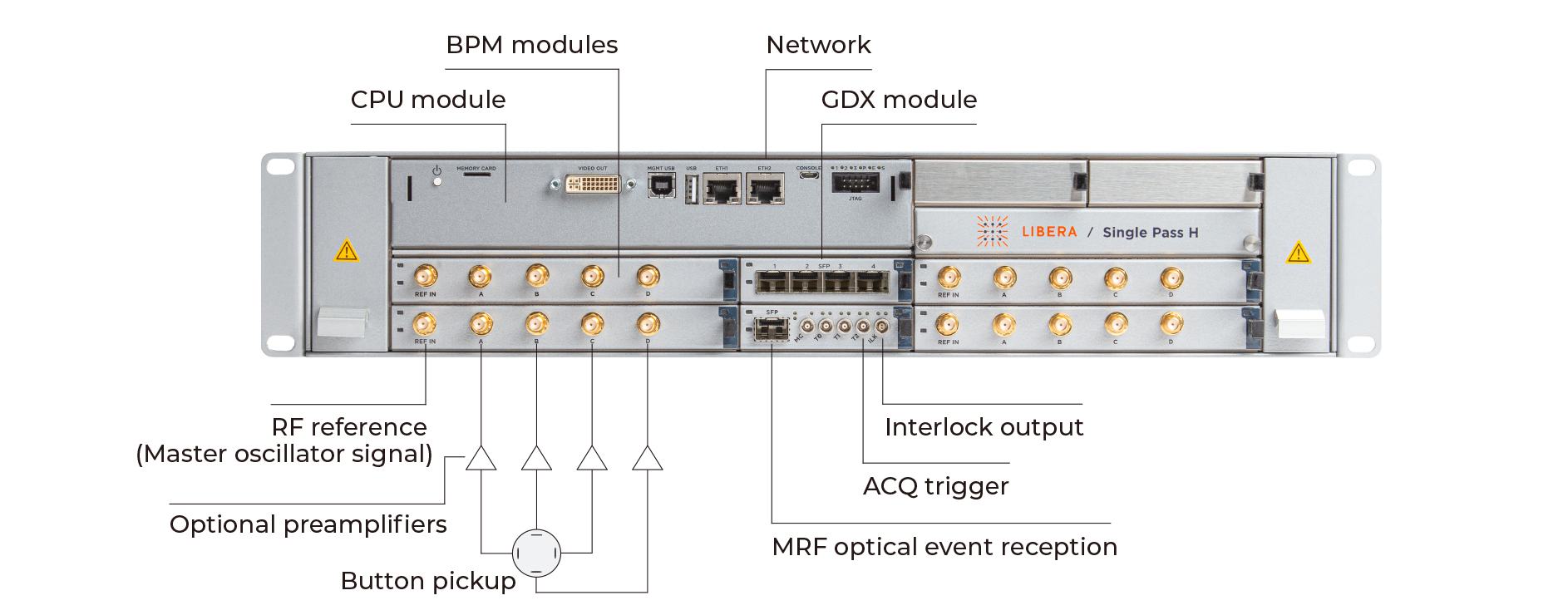

Libera Single Pass H フロントパネル:
Libera Single Pass Hシステムアーキテクチャは、AMC規格に基づいて実装されたPCIeをベースとしています。これは、多数のサテライトボードを管理する強力な演算相互接続ボード（ICB）を備えた、ユーザーフレンドリーなネットワーク接続デバイスです。
Libera Single Pass Hシステムアーキテクチャは、AMC規格に基づいて実装されたPCIeをベースとしています。これは、多数のサテライトボードを管理する強力な演算相互接続ボード（ICB）を備えた、ユーザーフレンドリーなネットワーク接続デバイスです。
拡張機能：リアルタイムデータストリーミング、フィードバックアプリケーション、シリアルI/Oインターフェース。
仕 様
| Capabilities | |
|---|---|
| BPM slots | 1 - 4 |
| Supported input frequency range | <700 MHz |
| A/D conversion | 130 MHz⁄16 bit |
| Cooling | Active (fans) |
| Power supply | 110⁄220 V, 250 W |
| Timing signals | Electrical (4)⁄Optical |
| Fast data links | RJ-45 & SFP |
| Maximum input signal * | <+10 dBm * |
| Input gain/attenuation | Fixed |
| Temperature drift, typical | <1 μm⁄℃ |
| Position RMS at bunch-by-bunch data rate | / |
| Position RMS at fast 10 kHz data rate | / |
| Position RMS at slow 10 Hz data rate | / |
| Position RMS at 1 MHz data rate | <3 μm, <0.03 ° |
| Dimensions | H:2 U, W:19” (rack mountable), D: 310 mm |
** Measured with K=10mm<
* Requires additional module：GDX module
| Functionalities | |
|---|---|
| Bunch-by-bunch processing | No |
| Real-time data streaming | Optional * |
| Slow data | No |
| Gain control | No |
| Selectable processing window | Yes |
| Processing delay | Yes |
| Multi-chassis synchronization | Trigger-based |
| Data time stamping | Trigger-counter |
| Interlock detection and output | Yes |
| Postmortem capability | Yes |
| FFT/FFT peak | No |
| Single-pass measurement | Yes |
| Additional Digital I/O channels and Analog output | No |
| Closed Orbit Feedback Application | No |
** Measured with K=10mm
* Requires additional module：GDX module
Libera Single Pass H は以下の施設で使用されています。
- J-PARC – The High Energy Accelerator Research Organization-KEK, Japan
- FRIB – Michigan State University/NSCL, USA
- LANSCE – Los Alamos National Lab (LANL),USA
- IPNO – Irène Joliot-Curie (IJCLab), France
- SPIRAL 2 – Grand Accelerateur Nationak d’Ions Lourds (GANIL), France
- FAIR – Helmholtzzentrum für Schwerionenforschung GmbH-GSI, Germany
- IMP-CAS, ADS, SSC Linac, LEAF, Sichuan– Institute of Modern Physics Chinese Academy of Sciences (IMP-CAS), China
- ADS, CSNS – Institute of High Energy (IHEP), China
- Tsinghua University – Tsinghua University, China
- KOMAC – Korea Atomic Energy Research Institute (KAERI), South Korea

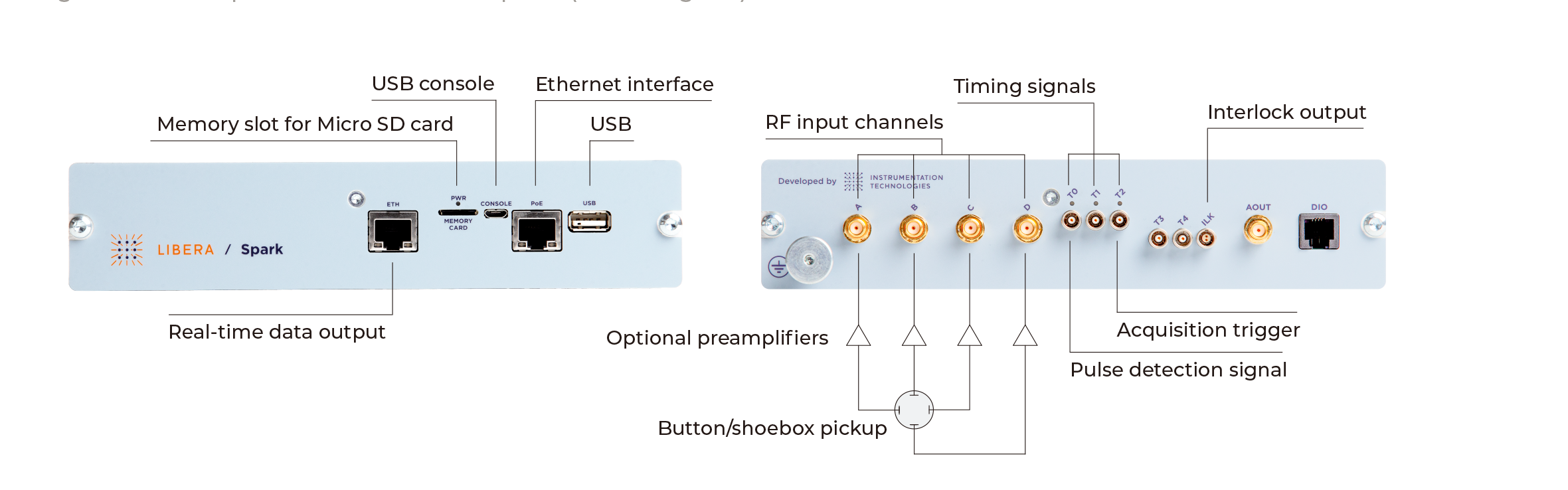

Libera Spark HR（シンクロトロン用コスト効率モデル）
Libera Spark HRは、陽子/ハドロン シンクロトンおよび輸送ライン(リングからターゲット)向けで、単一のBPMピックアップからの読み出しをサポートし、バンチごとのデータ処理が出来ます。リアルタイムデータストリームを出力でき、機械保護システム（インターロック検出）との統合も可能です。利 点
- 価格と性能のバランス
- コンパクトで堅牢な設計
- Power over Ethernet（PoE）対応
- ソースコード提供
- メンテナンス不要
- EPICS、Tango、MATLAB対応
拡張機能：インターロック出力、リアルタイムデータストリーミング、アナログ出力、デジタル（シリアル）I/O
チュートリアル
デモンストレーション目的で、Libera SparkはQtグラフィカルユーザーインターフェース（GUI）で完全に制御できます。
これは、SCPIの設定/読み取りコマンドを介してLibera Sparkに接続するnetcatユーティリティを使用します。
例の図とチュートリアルビデオをご覧ください。
"https://www.i-tech.si/products/libera-spark-hr/
これは、SCPIの設定/読み取りコマンドを介してLibera Sparkに接続するnetcatユーティリティを使用します。
例の図とチュートリアルビデオをご覧ください。
"https://www.i-tech.si/products/libera-spark-hr/
仕 様
| Capabilities | |
|---|---|
| BPM slots | 1 |
| Supported input frequency range | <35 MHz/<45 MHz |
| A/D conversion | 125 MHz/14 bit |
| Cooling | Passive |
| Power supply | PoE |
| Timing signals | Electrical (up to 3) * |
| Fast data links | RJ-45 |
| Maximum input signal * | <1.2 V peak pulse voltage * |
| Input gain/attenuation | Programmable, 31dB |
| Temperature drift, typical | <2 μm/°C |
| Position RMS at bunch-by-bunch data rate | 10 μm ** |
| Position RMS at fast 10 kHz data rate | / |
| Position RMS at slow 10 Hz data rate | / |
| Position RMS at 1 MHz data rate | |
| Dimensions | H: 1 U, W: 9.5” (rack mountable with a kit),D: 210 mm |
** Measured with K=10mm
* Requires additional module：GbE interface
** Requires additional module：DAI module
| Functionalities | |
|---|---|
| Bunch-by-bunch processing | Yes |
| Real-time data streaming | Optional * |
| Slow data | No |
| Gain control | Yes |
| Selectable processing window | Yes |
| Processing delay | Yes |
| Multi-chassis synchronization | Trigger-based |
| Data time stamping | Trigger-counter |
| Interlock detection and output | Optional ** |
| Postmortem capability | No |
| FFT/FFT peak | No |
| Single-pass measurement | Yes |
| Additional Digital I/O channels and Analog output | Optional ** |
| Closed Orbit Feedback Application | No |
** Measured with K=10mm
* Requires additional module：GbE interface
** Requires additional module：DAI module
Libera Spark HL（リニアック用コスト効率モデル）
Libera Spark HLは、陽子/ハドロン線形加速器およびトランスファーライン向けで、単一のBPMピックアップからの読み出しをサポートするビーム位置プロセッサです。位置情報は、設定可能な様々なデータレートで取得できます。本装置はリアルタイムデータストリームを出力でき、機械の保護システム（インターロック検出）と統合できます。利 点
- 価格と性能のバランス
- コンパクトで堅牢な設計
- Power over Ethernet（PoE）対応
- ソースコード提供
- メンテナンス不要
- EPICS、Tango、MATLAB対応
拡張機能：インターロック出力、リアルタイムデータストリーミング、アナログ出力、デジタル（シリアル）I/O。
Libera Spark HLの前面パネルと背面パネルは、SparkHRと同じです。
Libera Spark HLの前面パネルと背面パネルは、SparkHRと同じです。
仕 様
| Capabilities | |
|---|---|
| BPM slots | 1 |
| Supported input frequency range | <750 MHz |
| A/D conversion | 125 MHz/14 bit |
| Cooling | Passive |
| Power supply | PoE |
| Timing signals | Electrical (up to 3) * |
| Fast data links | RJ-45 |
| Maximum input signal * | <+10 dBm * |
| Input gain/attenuation | Programmable, 31dB |
| Temperature drift, typical | <1 μm/°C |
| Position RMS at bunch-by-bunch data rate | / |
| Position RMS at fast 10 kHz data rate | / |
| Position RMS at slow 10 Hz data rate | / |
| Position RMS at 1 MHz data rate | <1 μm |
| Dimensions | H: 1 U, W: 9.5” (rack mountable with a kit),D: 210 mm |
** Measured with K=10mm
* Requires additional module：GbE interface
** Requires additional module：DAI module
| Functionalities | |
|---|---|
| Bunch-by-bunch processing | No |
| Real-time data streaming | Optional * |
| Slow data | No |
| Gain control | Yes |
| Selectable processing window | Yes |
| Processing delay | Yes |
| Multi-chassis synchronization | Trigger-based |
| Data time stamping | Trigger-counter |
| Interlock detection and output | Optional ** |
| Postmortem capability | No |
| FFT/FFT peak | No |
| Single-pass measurement | Yes |
| Additional Digital I/O channels and Analog output | Optional ** |
| Closed Orbit Feedback Application | No |
** Measured with K=10mm
* Requires additional module：GbE interface
** Requires additional module：DAI module
Libera Spark HL は以下の施設で使用されています。
- J-PARC – The High Energy Accelerator Research Organization-KEK, Japan
- CLEAN – Laboratori Nazionali di Frascati dell’INFN, Italy
- CSNS – Institute of High Energy Physics (IHEP), China
- KOMAC – Korea Atomic Energy Research Institute (KAERI), South Korea
- SSC-Linac, Haerbin – Institute of Modern Physics Chinese Academy of Sciences (IMP-CAS), China
Libera Hadron（シンクロトロン用高性能モデル）
Libera Hadronは、ハドロンシンクロトロンのニーズに合わせて特別に開発されたBPM信号読み出しシステムです。ビーム位置測定、チューニング測定、FFT処理、FFTピーク計算、低速位置モニタリングなどを実行できます。このモジュール式のプラットフォームは、最大4つのBPMモジュール、タイミングモジュール、そしてオプションで高速軌道フィードバックソリューションまたはリアルタイムデータストリーミング用のギガビットデータ交換（GDX）モジュールを搭載できます。利 点
- オフライン解析用の大容量メモリバッファ
- 高分解能のバンチごとの位置および電荷測定
- 高分解能のバンチごとの到着時間測定
- 低速データ：高分解能ビーム位置測定と10Hzのレートでの制御システムへのストリーミング
- 高速データ：高分解能ビーム位置測定と10kHzのレートで高速フィードバック用の専用出力へのストリーミング
- 低遅延マルチバンチ不安定性フィードバックシステムの実装が可能
データ処理
データの完全な処理とバッファへの保存は、外部トリガーイベント信号によって開始されます。データは2つの2GBバッファに保存され、ユーザーの要求に応じて読み出し可能です。リアルタイム信号処理アルゴリズムにより、システムは個々のバンチを自動的に検出し、横方向の位置、電荷、到着時間を高解像度で測定します。測定結果はビームマップとして整理され、長期間にわたるビームダイナミクスの全体像を把握できます。低遅延フィードバックシステムの実装には、低速データと高速データの両方が利用可能です。DSPとデータパス
異なるタイプのピックアップ信号に対応するため、3つの独立したアルゴリズムが実装されています。- シューボックス型センサー向けバンチ by バンチ：単極信号処理用のベースライン復元機能を備えたバンチ検出アルゴリズム
- 容量性センサー向けバンチ by バンチ：双極パルス処理用のバンチ検出アルゴリズム
- 狭帯域解析：極めて低いバンチ電荷のバンチ信号処理用スーパーヘテロダインSDR受信機
Libera Hadronは、6つの基本データパス（生ADCデータ、バンチバイバンチ、FFT、FFTピーク、高速データ、低速データ）を提供します。GbE（オプション）高速データは、GDXのSFPを介してGbEプロトコルで利用可能です。高速データと低速データはストリームタイプで、同時にユーザーに配信できます。高速データは10kHz、低速データは10Hzです。その他のデータパスはすべてオンデマンドのデータタイプです。
インターフェース
ハードウェアはMTCA規格に準拠しており、独自のシャーシを採用しています。このシャーシには、最大4つのフル幅モジュールと2つのハーフ幅モジュールを搭載可能です。高性能バックプレーンを搭載し、最も要求の厳しいアプリケーションにも対応します。さらに、プラットフォーム管理コントローラとCOMeモジュールも搭載されており、それぞれ異なるCPUオプションをサポートしています。アクセサリ：Libera Amplifier 110
拡張機能：リアルタイムデータストリーミング、フィードバックアプリケーション、シリアルI/Oインターフェース。
拡張機能：リアルタイムデータストリーミング、フィードバックアプリケーション、シリアルI/Oインターフェース。
仕 様
| Capabilities | |
|---|---|
| BPM slots | 1 - 4 |
| Supported input frequency range | <55 MHz |
| A/D conversion | 250 MHz⁄16 bit |
| Cooling | Active (fans) |
| Power supply | 110⁄220 V, 250 W |
| Timing signals | Electrical (4)⁄Optical |
| Fast data links | RJ-45 & SFP |
| Maximum input signal * | <2 V peak pulse voltage * |
| Input gain/attenuation | Fixed |
| Temperature drift, typical | <2 μm⁄℃ |
| Position RMS at bunch-by-bunch data rate | 6 μm ** |
| Position RMS at fast 10 kHz data rate | <1 μm ** |
| Position RMS at slow 10 Hz data rate | <1 μm ** |
| Position RMS at 1 MHz data rate | ⁄ |
| Dimensions | H:2 U, W:19” (rack mountable), D: 310 mm |
* Can be extended/customized depending on user requirements
** Measured with K=10mm
| Functionalities | |
|---|---|
| Bunch-by-bunch processing | Yes |
| Real-time data streaming | Optional * |
| Slow data | Yes |
| Gain control | Libera Amplifier 110,external variable gain amplifier |
| Power supply | 110⁄220 V, 250 W |
| Timing signals | Electrical (4)⁄Optical |
| Fast data links | RJ-45 & SFP |
| Maximum input signal * | <2 V peak pulse voltage * |
| Input gain/attenuation | Fixed |
| Temperature drift, typical | <2 μm⁄℃ |
| Position RMS at bunch-by-bunch data rate | 6 μm ** |
| Position RMS at fast 10 kHz data rate | <1 μm ** |
| Position RMS at slow 10 Hz data rate | <1 μm ** |
| Position RMS at 1 MHz data rate | ⁄ |
| Dimensions | H:2 U, W:19” (rack mountable), D: 310 mm |
* Requires additional module：GDX module
Libera Hadronは以下の施設で使用されています。
- J-PARC– The High Energy Accelerator Research Organization-KEK, Japan
- SIS 18, SIS 100, FAIR – Helmholtzzentrum für Schwerionenforschung GmbH-GSI, Germany
- KHIMA – Korea Institute of Radiological & Medical Sciences (KIRAMS), Southe Korea
- Zion – Chinan Biomedical Technology BIOTECH, Taiwan
- NICA – Joint institute for nuclear research (JINR), Russia
- Haerbin – Institute of Modern Physics Chinese Academy of Sciences (IMP-CAS), China
- Tsinghua University – Tsinghua University, China
- BEPC II, ADS, CSNS, HEPS – Institute of High Energy (IHEP), China
Libera Single Pass H（リニアック用高性能モデル）
Libera Single Pass Hは、高精度なビーム位置・位相測定を可能にします。2つの信号高調波のビーム位置と位相を同時に測定できます。実装された高速通信プロトコル（例：Gb Ethernet）と組み合わせることで、高速フィードバックループまたはフィードフォワードループを構築において、信頼性が高く決定論的な構成要素となり、より高いビーム安定性を実現します。モジュール式のプラットフォームには、最大4つのBPMモジュール、タイミングモジュール、そしてオプションでリアルタイムデータストリーミング用のギガビットデータ交換（GDX）モジュールを搭載できます。利 点
- アナログおよびリアルタイムデジタル信号処理と高度なソフトウェア
- 1つの筐体に最大4つのビームプロセッサを搭載
- あらゆる制御システムに容易に統合可能 システムの実装が可能
データ処理
Libera Single Pass Hは、リニアックにおける重粒子ビーム信号の処理に最適化されたシステムです。ビームRF信号は、まずアナログ信号処理によって処理され、その後デジタル化された信号から振幅と位相情報が抽出されます。続いて、デジタル処理システムによってビームの位相と位置情報が抽出されます。位置と位相のデータは、モニタリングやフィードバックに使用できるストリームとして提供されます。
Libera Single Pass H フロントパネル:
Libera Single Pass Hシステムアーキテクチャは、AMC規格に基づいて実装されたPCIeをベースとしています。これは、多数のサテライトボードを管理する強力な演算相互接続ボード（ICB）を備えた、ユーザーフレンドリーなネットワーク接続デバイスです。
Libera Single Pass Hシステムアーキテクチャは、AMC規格に基づいて実装されたPCIeをベースとしています。これは、多数のサテライトボードを管理する強力な演算相互接続ボード（ICB）を備えた、ユーザーフレンドリーなネットワーク接続デバイスです。
拡張機能：リアルタイムデータストリーミング、フィードバックアプリケーション、シリアルI/Oインターフェース。
仕 様
| Capabilities | |
|---|---|
| BPM slots | 1 - 4 |
| Supported input frequency range | <700 MHz |
| A/D conversion | 130 MHz⁄16 bit |
| Cooling | Active (fans) |
| Power supply | 110⁄220 V, 250 W |
| Timing signals | Electrical (4)⁄Optical |
| Fast data links | RJ-45 & SFP |
| Maximum input signal * | <+10 dBm * |
| Input gain/attenuation | Fixed |
| Temperature drift, typical | <1 μm⁄℃ |
| Position RMS at bunch-by-bunch data rate | / |
| Position RMS at fast 10 kHz data rate | / |
| Position RMS at slow 10 Hz data rate | / |
| Position RMS at 1 MHz data rate | <3 μm, <0.03 ° |
| Dimensions | H:2 U, W:19” (rack mountable), D: 310 mm |
** Measured with K=10mm<
* Requires additional module：GDX module
| Functionalities | |
|---|---|
| Bunch-by-bunch processing | No |
| Real-time data streaming | Optional * |
| Slow data | No |
| Gain control | No |
| Selectable processing window | Yes |
| Processing delay | Yes |
| Multi-chassis synchronization | Trigger-based |
| Data time stamping | Trigger-counter |
| Interlock detection and output | Yes |
| Postmortem capability | Yes |
| FFT/FFT peak | No |
| Single-pass measurement | Yes |
| Additional Digital I/O channels and Analog output | No |
| Closed Orbit Feedback Application | No |
** Measured with K=10mm
* Requires additional module：GDX module
Libera Single Pass H は以下の施設で使用されています。
- J-PARC – The High Energy Accelerator Research Organization-KEK, Japan
- FRIB – Michigan State University/NSCL, USA
- LANSCE – Los Alamos National Lab (LANL),USA
- IPNO – Irène Joliot-Curie (IJCLab), France
- SPIRAL 2 – Grand Accelerateur Nationak d’Ions Lourds (GANIL), France
- FAIR – Helmholtzzentrum für Schwerionenforschung GmbH-GSI, Germany
- IMP-CAS, ADS, SSC Linac, LEAF, Sichuan– Institute of Modern Physics Chinese Academy of Sciences (IMP-CAS), China
- ADS, CSNS – Institute of High Energy (IHEP), China
- Tsinghua University – Tsinghua University, China
- KOMAC – Korea Atomic Energy Research Institute (KAERI), South Korea
Libera Spark HR（シンクロトロン用コスト効率モデル）
Libera Spark HRは、陽子/ハドロン シンクロトンおよび輸送ライン(リングからターゲット)向けで、単一のBPMピックアップからの読み出しをサポートし、バンチごとのデータ処理が出来ます。リアルタイムデータストリームを出力でき、機械保護システム（インターロック検出）との統合も可能です。利 点
- 価格と性能のバランス
- コンパクトで堅牢な設計
- Power over Ethernet（PoE）対応
- ソースコード提供
- メンテナンス不要
- EPICS、Tango、MATLAB対応
拡張機能：インターロック出力、リアルタイムデータストリーミング、アナログ出力、デジタル（シリアル）I/O
チュートリアル
デモンストレーション目的で、Libera SparkはQtグラフィカルユーザーインターフェース（GUI）で完全に制御できます。
これは、SCPIの設定/読み取りコマンドを介してLibera Sparkに接続するnetcatユーティリティを使用します。
例の図とチュートリアルビデオをご覧ください。
"https://www.i-tech.si/products/libera-spark-hr/
これは、SCPIの設定/読み取りコマンドを介してLibera Sparkに接続するnetcatユーティリティを使用します。
例の図とチュートリアルビデオをご覧ください。
"https://www.i-tech.si/products/libera-spark-hr/
仕 様
| Capabilities | |
|---|---|
| BPM slots | 1 |
| Supported input frequency range | <35 MHz/<45 MHz |
| A/D conversion | 125 MHz/14 bit |
| Cooling | Passive |
| Power supply | PoE |
| Timing signals | Electrical (up to 3) * |
| Fast data links | RJ-45 |
| Maximum input signal * | <1.2 V peak pulse voltage * |
| Input gain/attenuation | Programmable, 31dB |
| Temperature drift, typical | <2 μm/°C |
| Position RMS at bunch-by-bunch data rate | 10 μm ** |
| Position RMS at fast 10 kHz data rate | / |
| Position RMS at slow 10 Hz data rate | / |
| Position RMS at 1 MHz data rate | |
| Dimensions | H: 1 U, W: 9.5” (rack mountable with a kit),D: 210 mm |
** Measured with K=10mm
* Requires additional module：GbE interface
** Requires additional module：DAI module
| Functionalities | |
|---|---|
| Bunch-by-bunch processing | Yes |
| Real-time data streaming | Optional * |
| Slow data | No |
| Gain control | Yes |
| Selectable processing window | Yes |
| Processing delay | Yes |
| Multi-chassis synchronization | Trigger-based |
| Data time stamping | Trigger-counter |
| Interlock detection and output | Optional ** |
| Postmortem capability | No |
| FFT/FFT peak | No |
| Single-pass measurement | Yes |
| Additional Digital I/O channels and Analog output | Optional ** |
| Closed Orbit Feedback Application | No |
** Measured with K=10mm
* Requires additional module：GbE interface
** Requires additional module：DAI module
Libera Spark HL（リニアック用コスト効率モデル）
Libera Spark HLは、陽子/ハドロン線形加速器およびトランスファーライン向けで、単一のBPMピックアップからの読み出しをサポートするビーム位置プロセッサです。位置情報は、設定可能な様々なデータレートで取得できます。本装置はリアルタイムデータストリームを出力でき、機械の保護システム（インターロック検出）と統合できます。利 点
- 価格と性能のバランス
- コンパクトで堅牢な設計
- Power over Ethernet（PoE）対応
- ソースコード提供
- メンテナンス不要
- EPICS、Tango、MATLAB対応
拡張機能：インターロック出力、リアルタイムデータストリーミング、アナログ出力、デジタル（シリアル）I/O。
Libera Spark HLの前面パネルと背面パネルは、SparkHRと同じです。
Libera Spark HLの前面パネルと背面パネルは、SparkHRと同じです。
仕 様
| Capabilities | |
|---|---|
| BPM slots | 1 |
| Supported input frequency range | <750 MHz |
| A/D conversion | 125 MHz/14 bit |
| Cooling | Passive |
| Power supply | PoE |
| Timing signals | Electrical (up to 3) * |
| Fast data links | RJ-45 |
| Maximum input signal * | <+10 dBm * |
| Input gain/attenuation | Programmable, 31dB |
| Temperature drift, typical | <1 μm/°C |
| Position RMS at bunch-by-bunch data rate | / |
| Position RMS at fast 10 kHz data rate | / |
| Position RMS at slow 10 Hz data rate | / |
| Position RMS at 1 MHz data rate | <1 μm |
| Dimensions | H: 1 U, W: 9.5” (rack mountable with a kit),D: 210 mm |
** Measured with K=10mm
* Requires additional module：GbE interface
** Requires additional module：DAI module
| Functionalities | |
|---|---|
| Bunch-by-bunch processing | No |
| Real-time data streaming | Optional * |
| Slow data | No |
| Gain control | Yes |
| Selectable processing window | Yes |
| Processing delay | Yes |
| Multi-chassis synchronization | Trigger-based |
| Data time stamping | Trigger-counter |
| Interlock detection and output | Optional ** |
| Postmortem capability | No |
| FFT/FFT peak | No |
| Single-pass measurement | Yes |
| Additional Digital I/O channels and Analog output | Optional ** |
| Closed Orbit Feedback Application | No |
** Measured with K=10mm
* Requires additional module：GbE interface
** Requires additional module：DAI module
Libera Spark HL は以下の施設で使用されています。
- J-PARC – The High Energy Accelerator Research Organization-KEK, Japan
- CLEAN – Laboratori Nazionali di Frascati dell’INFN, Italy
- CSNS – Institute of High Energy Physics (IHEP), China
- KOMAC – Korea Atomic Energy Research Institute (KAERI), South Korea
- SSC-Linac, Haerbin – Institute of Modern Physics Chinese Academy of Sciences (IMP-CAS), China
