電子銃（加速器用）
日清紡マイクロデバイス株式会社
※日清紡マイクロデバイス株式会社（旧 新日本無線株式会社）https://www.nisshinbo-microdevices.co.jp/日清紡マイクロデバイス株式会社は、半導体,マイクロ波,モジュールを開発、製造、販売しています。
日清紡マイクロデバイス株式会社の電子銃は、実績あるマイクロ波管や医療用電子加速器の電子銃技術を駆使しています。含浸型カソードを使用し、高輝度なグリッド制御電子銃が実現できます。
特 長
- ヒータ、グリッドを備えた一体型陰極
- lrコート含浸型陰極
- ICF-70フランジ付き
- エミッション試験を実施して出荷可能
NJK2211M 電子銃
| ヒーター電圧 | 6.3V |
|---|---|
| ヒーター電流 | 1.6A |
| カソード直径/面積 | 6.3mm/0.32cm2 |
| グリッド | 有 |
| フランジ | - |
| 外形寸法 |
|

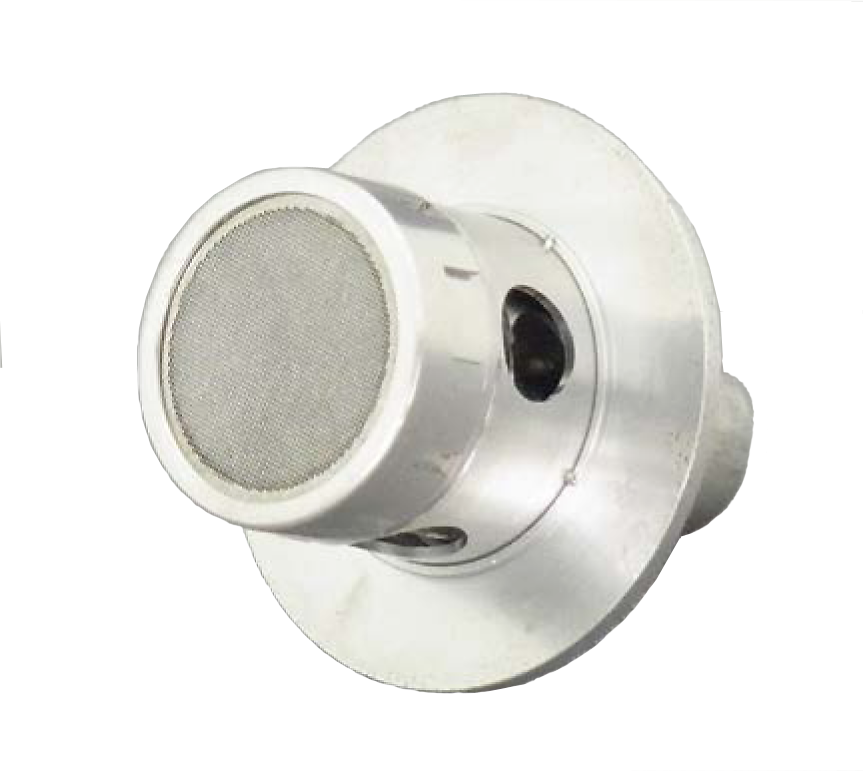

NJK2221/NJK2321 電子銃
| NJK2221 | NJK2321 | |
|---|---|---|
| ヒーター電圧 | 6.7V | 6.7V |
| ヒーター電流 | 1.6A | 2.2A |
| カソード直径/面積 | 6.3mm/0.5cm2 | 11.3mm/1.0cm2 |
| グリッド | 有 | 有 |
| フランジ | - | - |
| 外形寸法 |
|
|

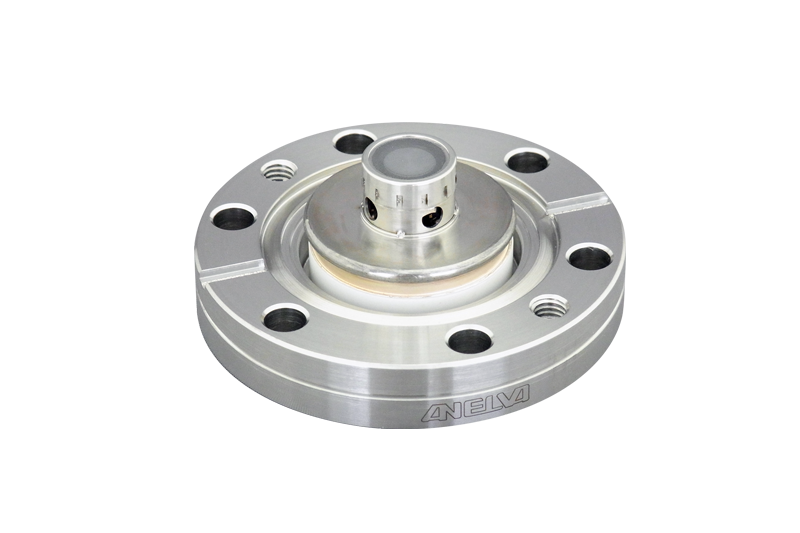

NJK2221A/2321A 電子銃
| NJK2221A | NJK2321A | |
|---|---|---|
| ヒーター電圧 | 6.7V | 6.7V |
| ヒーター電流 | 1.6A | 2.2A |
| カソード直径/面積 | 8.0mm/0.5cm2| 11.3mm/1.0cm2 | |
| グリッド | 有 | 有 |
| フランジ | ICF70 | ICF70 |
| 外形寸法 |
|
|

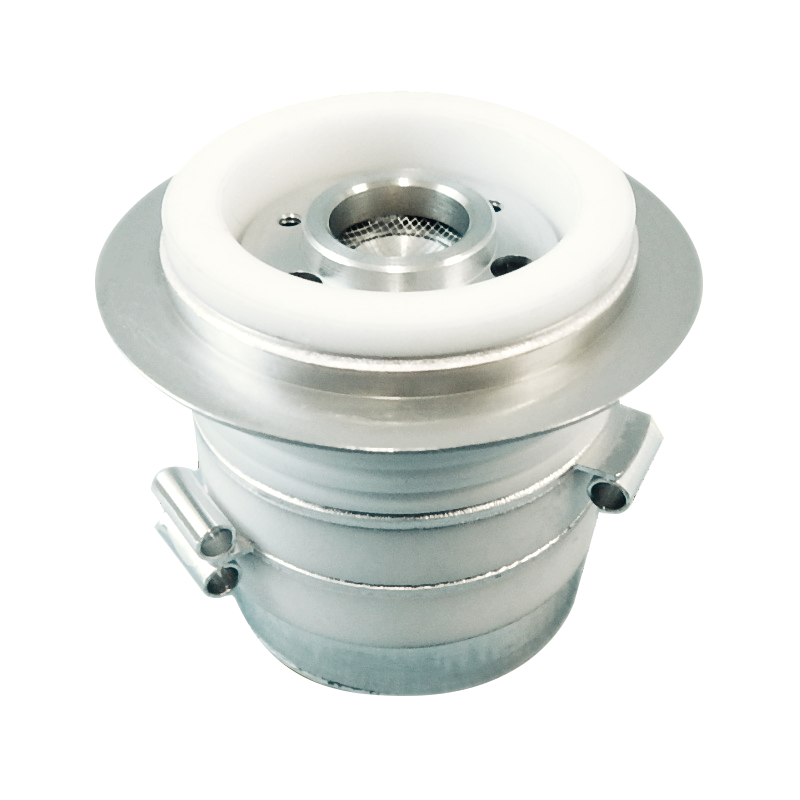

NJK2301 電子銃
| ヒーター電圧 | 6.3V |
|---|---|
| ヒーター電流 | 4.0A |
| カソード直径/面積 | 11.0mm/1.0cm2 | グリッド | 有 |
| フランジ | ICF114 |
| 外形寸法 |
|
