IdEM (アイデム)

IdEMアイデムはSパラメータ(タッチストーンデータ)の品質チェックを含むSPICEマクロモデル生成ツールです。

シグナルインテグリティやパワーインテグリティの解析を効率的に行うためには、プリレイアウトとポストレイアウトの両方において、信頼性の高い正確なモデルが必要です。

パワーインテグリティ
シグナルインテグリティ

このツールを用いることで、高速かつ正確な回路レベルのシミュレーションを可能にします。

  • トランジェント波形の解析(波形応答)

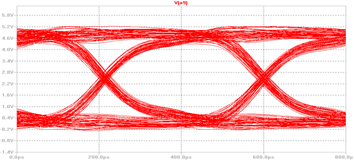

  • アイ・ダイアグラムの分析
  • 電源電圧の挙動の分析
  • 設計上の制約条件を満たしているかどうか

IdEMはネットワークアナライザによる測定データや各種シミュレーター(回路、電磁界)より算出されるSパラメータデータに対応しています。

特長

  • クラス最高のブロードバンドマクロモデル作成

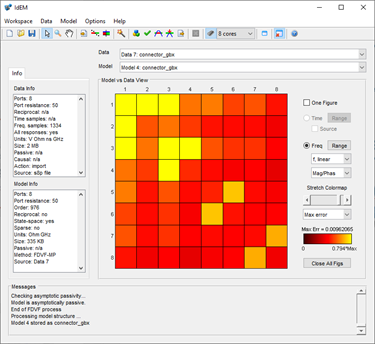

  • ユーザーフレンドリーなGUI (IdEM Express)
  • データ検証 (受動性・因果性)
  • 高度な機能と柔軟な操作性
  • 複数のポートに対応
  • 抜群の堅牢性・精度
  • 複数のフォーマットへ対応
    データインポート・エクスポートH5、MAT、Touch Stone
    SPICEマクロモデルフォーマットSPICE standard、SPECTRE、HSPICE、Verilog-A、VHDL-AMS、ADS、APLAC、Zuken

主な機能

  • Sパラメータチェック : 受動性チェック、因果律チェック
  • Sパラメータ改善 : Enforce model passivity機能
  • DCポイント外挿 : DC point enforcement 機能
  • Sパラメータブロックのカスケード接続及びDe-embedding
  • Mixed-Mode Sパラメータのマクロモデリングに完全対応

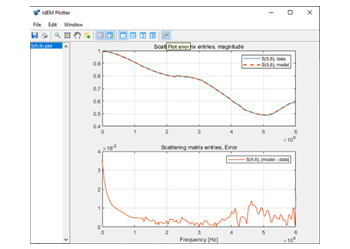

  • エラーの可視化とレポートのエクスポート機能
  • CST Studio Suite ダイレクトリンク機能

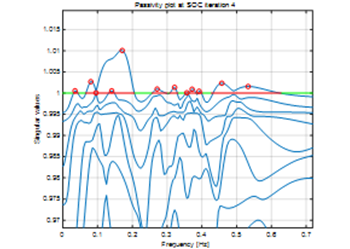

受動性違反

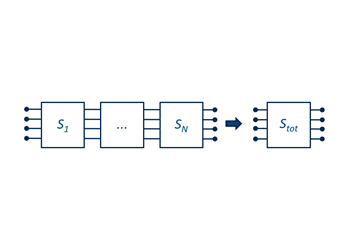

Sパラメータカスケード接続

エラー可視化 レポートエクスポート機能

CST Studio Suite ダイレクトリンク
