高電圧ケーブル

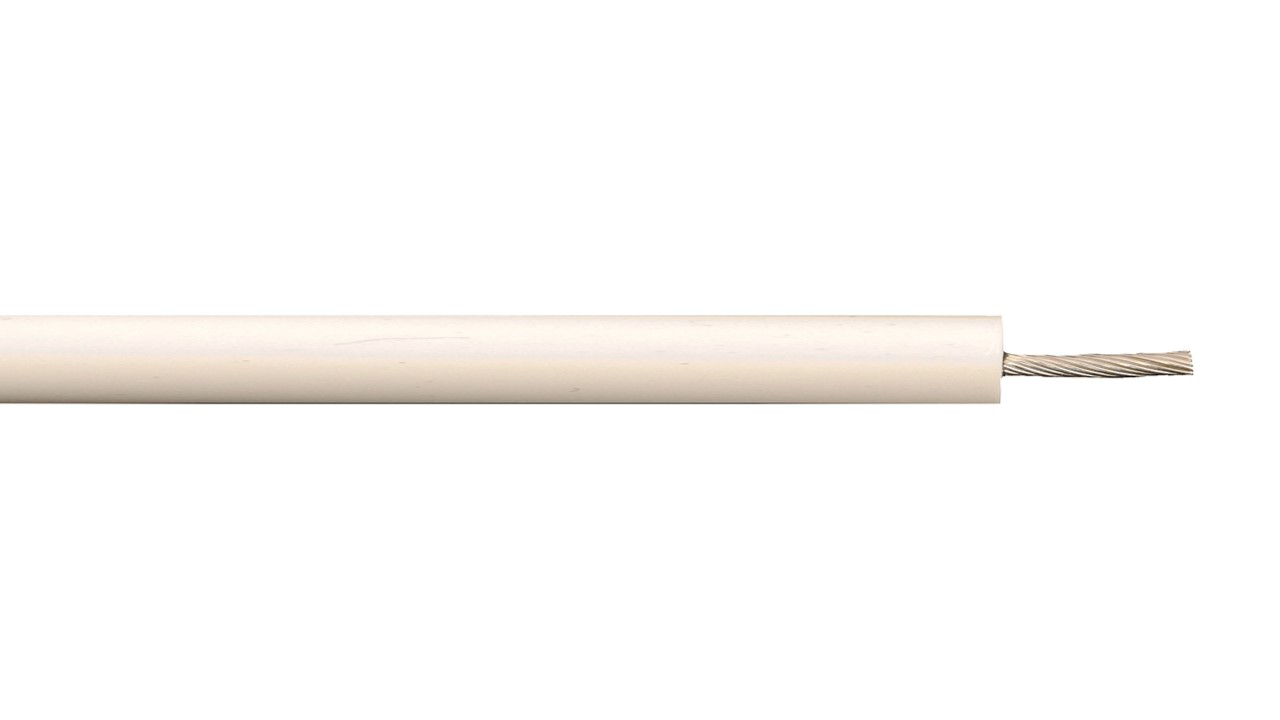

非シールドケーブル（～DC 150kV）
特 長
- 定格最大DC 150kV非シールド高電圧ケーブル
- シリコン、FEP、ポリエチレンなどの絶縁材料が利用可能
- 高温動作に対応する最大導体温度200℃のケーブルタイプも選択可能
仕 様
| Rated Voltage | Part Number | Dielectric Material | Outside Diameter (mm) |
Impedance (Ω) |
Capacitance (pf/m) |
Min.Bend Radius (mm) |
MIn.Ambient Temp.(℃) | Max Conductor Temp.(℃) | Wight (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| DC | AC | |||||||||
| 10 | - | C6905 | FEP | 2.6 | 49 | 102 | 36 | -65 | 93 | 0.02 |
| 13 | 5 | C2075 | Silicone | 6.0 | 24 | 321 | 64 | -65 | 200 | 0.05 |
| 15 | - | C2202 | Silicone | 5.6 | 19 | 312 | 25 | -65 | 149 | 0.08 |
| 15 | - | C2185/R | Silicone | 3.2 | 42 | 141 | 13 | -65 | 149 | 0.02 |
| 30 | - | C2178 | Silicone | 4.7 | 55 | 108 | 10 | -65 | 149 | 0.03 |
| 40 | 14 | C2012 | Silicone | 6.0 | 41 | 184 | 10 | -65 | 200 | 0.05 |
| 50 | 17 | C2032 | Silicone | 7.5 | 44 | 164 | 13 | -65 | 200 | 0.06 |
| 60 | 20 | C2024 | Silicone | 9.1 | 38 | 187 | 13 | -65 | 200 | 0.11 |
| 60 | 20 | C2149 | LDHMW PE | 5.8 | 50 | 121 | 64 | -51 | 60 | 0.03 |
| 80 | 25 | C2229 | Silicone | 10.7 | 45 | 151 | 13 | -65 | 200 | 0.15 |
| 100 | 30 | C2062 | Silicone | 16.5 | 41 | 164 | 64 | -51 | 200 | 0.37 |
| 100 | 30 | C2124/A | LDHMW PE | 9.4 | 61 | 98 | 127 | -51 | 60 | 0.08 |
| 100 | 30 | C2125/A | LDHMW PE | 9.4 | 48 | 121 | 127 | -51 | 60 | 0.09 |
| 150 | 45 | C2121/A | LDHMW PE | 12.4 | 59 | 95 | 178 | -51 | 60 | 0.13 |
