高電圧ケーブル、コネクタ、レセプタクル
高電圧コネクタ・レセプタクル
高電圧コネクタ
特 長
- ストレートタイプとライトアングルタイプ
- R3、R10、R24、R28 、R30*などをはじめとするさまざまなコネクタ
- ケーブルの寿命を延ばすスプリング付きコネクタの選択が可能
- 高電圧ケーブルに終端してアッセンブリとしての提供も可能

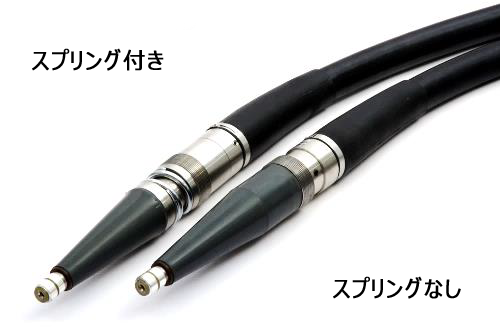

【スプリング付きコネクタ】
- フェルールに組み込まれたスプリングの張力でレセプタクルにかかる圧力が一定
- 簡単、かつ、確実で安全な接続を、低いメンテナンス費用で実現
- ケーブルの長寿命化
- 視覚的補助として圧縮リングを備え、過度の圧縮リスクとメンテナンス中の再ギャップの必要性を低減
- 互換性のあるshortとwindowedタイプのクランプスリーブは圧縮リングを見ることが可能
*コネクタタイプ
コネクタタイプは業界標準の用語に由来しています。以下は、コネクタタイプのリストと、参考定格電圧です。
| R3 | 65kV Termination with extended Flange | R23 | 210kV Philips with Quick-Lock Flange |
| R10 | 100kV Philips | R24 | 160kV Euro |
| R12 | 160kV Philips Spring Loaded | R28 | 225kV Philips |
| R13 | 100kV Philips with extended Flange | R30 | 210kV Seifert |
高電圧レセプタクル
特 長
- X線管と高電圧電源用に設計された互換性のあるレセプタクル
- DC電圧65kV(R3)、100kV(R10)、160kV(R24)、210kV(R30)、 225kV(R28)、300kVの高電圧ケーブルに適合するレセプタクル
フェデラルスタンダードプラグ
特 長
NEMA XR7の要件を満たすさまざまなフェデラルスタンダードケーブルアセンブリが利用可能であるほか、複数のピン構成や高電圧動作用の拡張プラグを備えた修正バージョンも利用できます。プラグには、固定または取り外し可能なフランジと結合ナットが付いています。 すべてのケーブル プラグには取り外し可能で交換可能な接点が付いています。
- フェデラルスタンダードプラグ
- 120kVフェデラルスタンダードプラグ
- 150kVフェデラルスタンダードプラグ
- 75kVフェデラルスタンダードレセプタクル
- 150KVフェデラルスタンダードレセプタクル
ミニプラグ
特 長
フェデラルスタンダードよりも小型でありながら同じ厳格な性能基準を満たす 75kV X 線ケーブル用のプラグです。
- ミニプラグ
- ミニレセプタクル (75KV)
パンケーキプラグ
特 長
パンケーキコネクタまたはフラットコネクタは、管球や電源へのケーブルコネクタの突出を最小限に抑えるようなアスペクト比を持っています。このような終端は、1インチあたり少なくともDC 150kVの半径方向のホールドオフを提供できる圧縮シリコンゴムガスケットに依存しています。
- 160kVパンケーキプラグ
- 225kVパンケーキプラグ
ラバープラグ
特 長
高電圧産業用 X 線システム用に開発され、DC 140kVまでの医療用陽極接地管の終端として普及しています。
- R24ラバープラグ
- R24レセプタクル
- R28ラバープラグ
- R28レセプタクル
- R30ラバープラグ
- R30レセプタクル
