マイクロ波加熱・プラズマコンポーネント

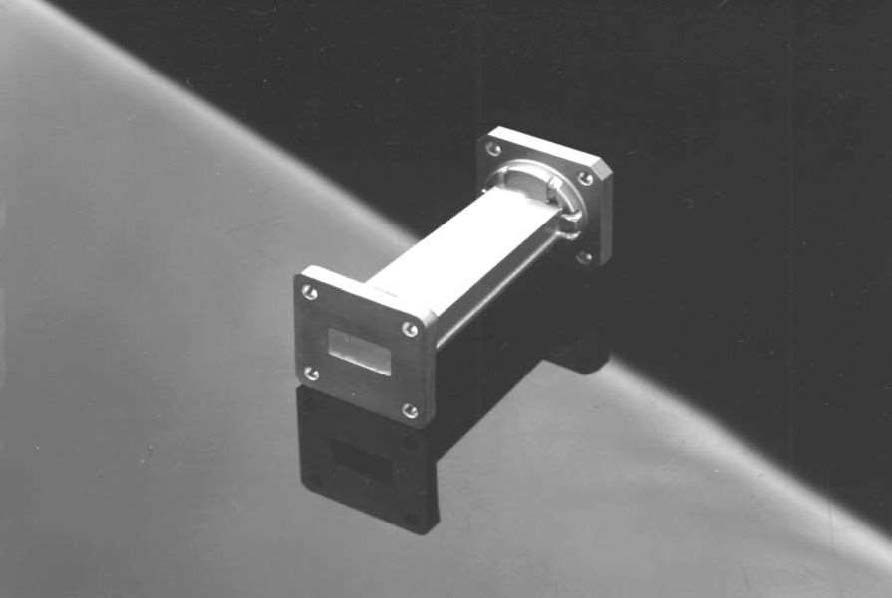

RF Windowsは、真空からのRFまたはマイクロ波電力を、導波管のような空気で満たされた、または不活性ガスで満たされた伝送線路に伝送します。これは、RF(無線周波数)電力伝送を最大化するように設計された共振キャビティで、目的の周波数範囲で損失を最小限に抑えます。

高出力ウォータロードは、アルミナセラミック製ディスクとブロックウィンドウを使用し、冷却水と導波管を分離。 WR284より大きいサイズの導波管はガスケットシールされており、大気圧または加圧導波管での使用に適しています。 WR284以下の導波管サイズには、真空導波管アプリケーション用のろう付けセラミック窓があります。

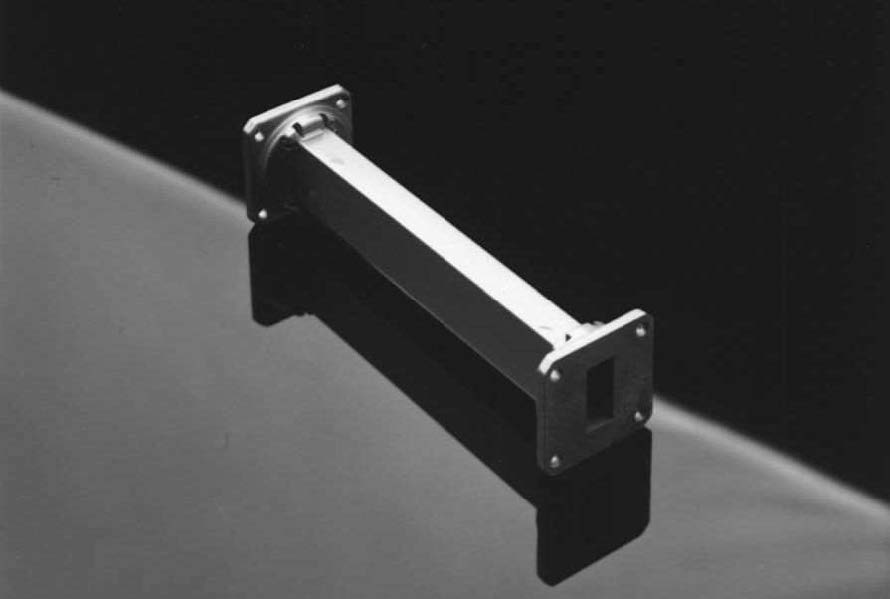

ストレート、Eプレーン、またはHプレーンアセンブリを、お客様のシステムニーズに合わせて長さで製造できます。電力レベルにより水冷仕様でも製作可能です。

双方向性結合器には、従来のベテ型とコンフラット型があります。どちらも25dB以上の指向性があります。コンフラットヘッドはセラミックウインドウではなく、銅ガスケットを使用して密閉するため、ピーク出力300MWまで使用可能です。
